Karta listy materiałów - Lista elementów ciętych konstrukcji spawanej lub LM konstrukcji spawanej

LM konstrukcji spawanej wyszczególnia komponenty oraz całkowitą długość komponentów dla części konstrukcji spawanej. Lista elementów ciętych zawiera długości cięte i ilości dla każdego komponentu.

Nie można modyfikować listy elementów ciętych ani LM konstrukcji spawanej i nie można zapisywać ich jako nazwanych LM. Można otworzyć listę elementów ciętych lub LM konstrukcji spawanej jako plik .csv.

Aby wyświetlić LM listy elementów ciętych lub konstrukcji spawanej, należy:

Wybrać część wieloobiektową. Na karcie Lista materiałów dla LM wybrać Lista elementów ciętych konstrukcji spawanej lub LM konstrukcji spawanej .

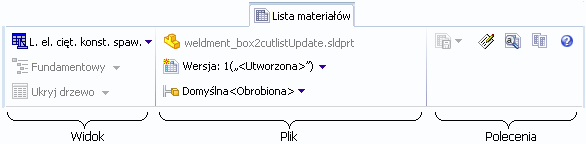

Układ paska narzędzi Lista materiałów dla LM konstrukcji spawanej i list elementów konstrukcji spawanej jest taki sam:

Widok

Lista materiałów

Wybrany typ LM — Lista elementów ciętych konstrukcji spawanej albo LM konstrukcji spawanej .

Plik

Polecenia

	Otwórz jako plik CSV	Otwiera LM w Excel jako plik rozdzielony przecinkami.
	Wyszukiwanie	Wyszukuje ciąg tekstowy w LM.
	Porównaj	Zmienia układ karty Lista Materiałów w celu umożliwiania wyboru drugiej LM w celu porównania.
	Pomoc	Umożliwia dostęp do pomocy kontekstowej.

Właściwości tabeli LM

Kolumny i formatowanie list elementów ciętych konstrukcji spawanych oraz LM konstrukcji spawanej są zdefiniowane w szablonach LM utworzonych przez administratorów środowiska SOLIDWORKS PDM.
