Просмотр связей элементов

Для быстрого просмотра зависимостей элементов можно отобразить графические связи между элементами в дереве конструирования FeatureManager.

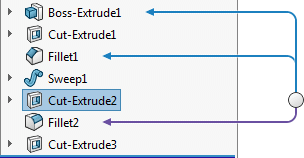

Визуализация динамических ссылок позволяет просматривать родительские и дочерние связи между элементами в дереве конструирования FeatureManager. При наведении мыши на элемент с ссылками в дереве конструирования FeatureManager отображаются ссылки для просмотра связей. Стрелки синего цвета показывают родительские взаимосвязи. Стрелки лилового цвета показывают дочерние взаимосвязи.

Если ссылку невозможно отобразить из-за того, что элемент не развернут, стрелка указывает на элемент со ссылкой, а фактическая ссылка отображается в текстовом поле справа от стрелки.

Видны все ссылки Одна ссылка скрыта

Визуализация динамических ссылок отключена по умолчанию.

Чтобы включить визуализацию динамических ссылок, выполните следующие действия.

  1. В дереве конструирования FeatureManager нажмите правой кнопкой мыши на первый объект (детали или сборки).
  2. Выберите один или оба параметра:
    • Визуализация динамических ссылок (родитель)
    • Визуализация динамических ссылок (дочерний)
В сборках при включении или выключении визуализации динамических ссылок на любом уровне изменения распространяются на весь узел.
