По стандарту
|
Выберите, чтобы обеспечить соответствие базовому стандарту. Отмените, чтобы изменить параметры метки видов.-

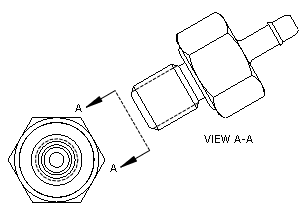

Имя. Выберите заголовок, который будет отображаться в метке видов, или введите собственный заголовок.
-
Метка. Выберите способ отображения буквы обозначения, соответствующей метке на родительском виде, в метке вида.
-

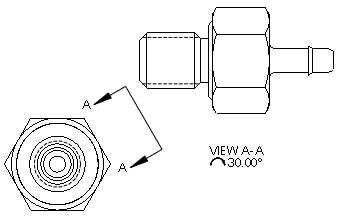

Поворот. Устанавливает вид угла поворота.
-

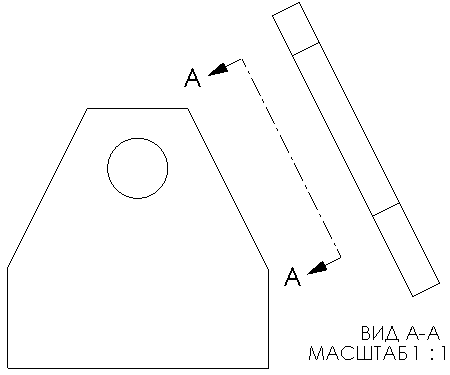

Масштаб. Выберите метку масштаба или введите собственную метку.
-
Разделитель. Выберите вариант отображения масштаба.
-
Чтобы масштаб отображался в виде двух чисел, между которыми стоит разделитель, выберите следующие варианты:
- Чтобы масштаб отображался в виде пропорции, за которой следует X, выберите # X.
- Чтобы скрыть масштаб, выберите значение
<Нет>
.
-
Удалить пробел в масштабе вокруг двоеточия (:) и косой черты (/). Выберите для удаления пробела в метке шкалы.
- Варианты отображения метки:
-
Вложенный. Отображение метки вида с именем и обозначением, расположенными одно над другим в верхней части значения масштаба.
-
Поточный. Отображение имени и обозначения в одной строке.
|
|
Отобразить метку над видом
|
Выберите, чтобы метка отображалась над видом. |
|
Включать метки расположений для новых видов
|
Выберите для автоматического добавления метки о местоположении в дополнительном виде и вид стрелки. |
