Улучшения в расположении выносок и новые параметры упрощают их использование.
В предыдущих версиях программы SOLIDWORKS пересекающиеся выноски в сложных ситуациях создавали трудности для прочтения и взаимодействия с отдельными выносками.

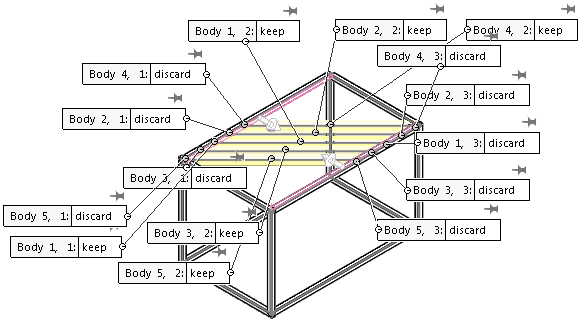

SOLIDWORKS 2016 размещает обозначения с минимальным пересечением указателей и выносок, упрощая понимание и управление сложными схемами исходных данных.

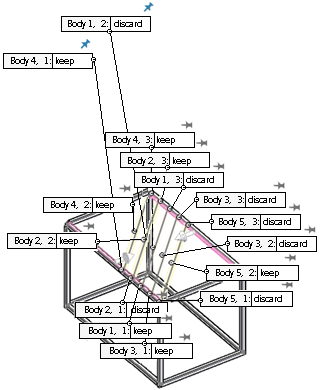

Если в графической области располагается более пяти видимых выносок, появляется меню управления шпильками, позволяющее зафиксировать положение каждой шпильки.
| Шпилька отключена |
|
При увеличении, вращении или перемещении модели положение выноски меняется. |
| Шпилька включена |
|
При увеличении, вращении или перемещении модели положение выноски в графической области остается прежним. Другие выноски перемещаются вместе с моделью. |

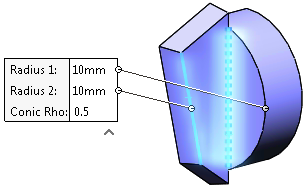

Если выноска для таких элементов, как асимметричное скругление, содержит несколько значений, элемент управления под выноской позволяет развернуть ее, чтобы просмотреть все значения, или свернуть, чтобы просмотреть исходное значение:
|
|
| Выноска свернута |
Выноска развернута |
