Скругления кромок в качестве непрерывных кривых

Можно определить кромки с постоянным и переменным скруглением как непрерывные кривые. Данная функция создает более плавную кривую между смежными поверхностями.

Ранее эта функция была доступна только для скругления граней.

  1. Откройте файл каталог_установки\samples\whatsnew\parts\c2edgefillet.sldprt.

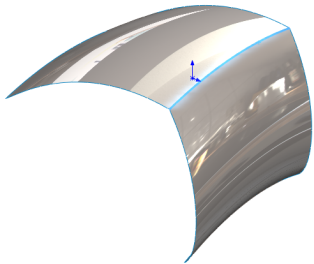

  2. Выберите указанную кромку.

  3. Нажмите Скругление (панель инструментов "Элементы") или выберите Вставка > Элементы > Fillet/Round.
  4. В PropertyManager на вкладке Тип скругления нажмите Скругление с постоянным размером .
  5. На вкладке Скруглить элементы выберите Распространить вдоль линий перехода и Полный предварительный просмотр.
  6. В разделе Параметры скругления:
    1. Из раскрывающегося списка выберите Симметричный.
    2. Установите Радиус, равный 40 мм.
    3. На вкладке Профиль выберите Непрерывная кривая.

  7. Нажмите .
