Отображение выносных линий

Чтобы определить, является ли разрешение печати достаточно высоким для получения желаемого результата, можно отобразить на модели выносные линии.

Выносные линии отображаются только при открытом приложении Print3D PropertyManager.

Если включен RealView, то выносные линии могут отображаться как карта рельефа.

Чтобы отобразить выносные линии:

  1. Выберите Файл > Print3D.
  2. На вкладке Настройки в PropertyManager выберите грань модели, чтобы выровнять ее с талером печати.
  3. На вкладке Предварительный просмотр в разделе Создать анализ нажмите Показать выносные линии.

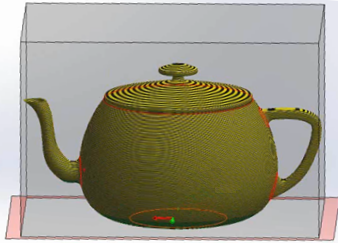

    Выносные линии появятся на модели как текстура.

    Высота слоя по умолчанию составляет 0,3 мм, что соответствует низкому разрешению принтера с относительно быстрой скоростью печати.

  4. При необходимости измените высоту слоя в поле Установить выносной размер .
  5. Чтобы отобразить выносные линии как карту рельефа:
    1. Снимите флажок в разделе Показывать грани, требующие опоры.
    2. Выберите Показать как карту рельефа.

      Карта рельефа может показать место, где деталь не будет выведена во время ее печати на принтере.

  6. Нажмите .
