Puntos de spline

El comando Insertar punto de spline agrega uno o varios puntos a las splines.

Con los puntos de spline, se puede:
  • Utilizar puntos de spline como asas para poder dar a la spline la forma deseada
  • Agregar cotas entre puntos de spline o entre puntos de spline y otras entidades.
  • Agregar relaciones a los puntos de spline.

Inserción de puntos de spline

Para insertar puntos de spline:

  1. En el modo Editar croquis, seleccione una spline.
  2. Haga clic en Insertar punto de spline Tool_Insert_Spline_Point_Spline_Tools.gif (barra de herramientas Herramientas de spline) o en Herramientas > Herramientas de spline > Insertar punto de spline .
    El cursor cambia a Pointer_Insert_Spline_Point01.gif.

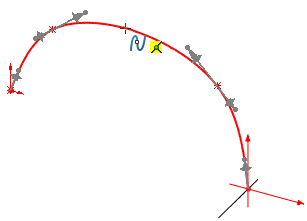

  3. Haga clic para colocar el punto de spline Pointer_Insert_Spline_Point02.gif.

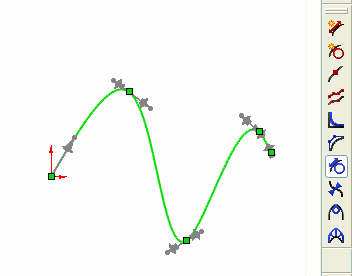

    Vídeo: Inserción de puntos de spline

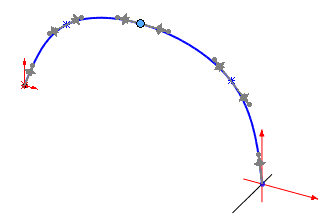

    El punto de spline agrega un asa de spline.
  4. Inserte puntos de spline adicionales.
  5. Haga clic en PM_OK.gif.

Eliminación de puntos de spline

Para eliminar puntos de spline:

En un croquis abierto, croquice un punto y presione la tecla SUPR.

Vídeo: Inserción de puntos de spline
