Sac Levha Parametreleri Atamak İçin Ölçer/Büküm Tablosu Kullanma

Parçanın tamamına varsayılan değerler atamak için sac levha ölçer tablosunu kullanabilirsiniz.

Ancak, kenar flanşları gibi belirli unsurlara sac levha ölçer/büküm tablosundaki varsayılan değerden farklı olan büküm yarıçapı ve kalınlık değerleri uygulayabilirsiniz.

Kalınlık ve yarıçap değerlerini kontrol etmek için:

  1. Bir sac levha parçası açın, Sac Levha unsuruna sağ tıklayın ve Unsuru Düzenle fm_edit_feature_button.png öğesine tıklayın.

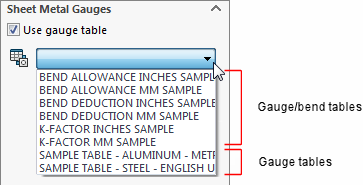

  2. Sac Levha Ölçerleri altında, akış yönündeki tüm unsurların kalınlık ve yarıçap değerlerini elde etmek amacıyla bir sac levha ölçer/büküm tablosu seçmek için Ölçer tablosunu kullan öğesini seçin.
  3. Sac Levha Parametreleri altında, kalınlık kontrolü için aşağıdakilerden birini yapın:
    • Tablodan bir ölçer seçin.
    • Kalınlık değerini düzenlemek için Kalınlığı geçersiz kıl'ı seçin.
  4. Büküm yarıçapı değerini düzenlemek için Yarıçapı geçersiz kıl'ı seçin.
