Bir parça ya da montajda kesit görünümü oluşturduğunuzda görünüm ötelemesi, referans düzlemine ya da mevcut seçili düzleme dik olabilir.
Kesit Görünümü PropertyManager'ında, Kesit Seçenekleri altında, Öteleme Yöntemi seçeneği için Referans Düzlemi ve Seçili Düzlem arasında geçiş yapabilirsiniz.
Öteleme mesafesi için girdiğiniz tüm değerler, seçiminize göre hesaplanır. Grafik alanındaki ötelenme okunun yönü uygun şekilde güncellenir:
-
Referans Düzlemi seçeneğini seçtiğinizde, değerler, mevcut yöneltilmiş kesit düzlemine dik olarak hesaplanır.
-
Seçili Düzlem seçeneğini seçtiğinizde, değerler, PropertyManager'daki Kesit 1 kısmında seçtiğiniz düzleme dik olarak hesaplanır.

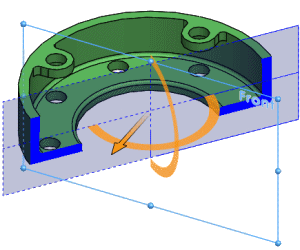

Varsayılan olarak Kesit Görünümü PropertyManager'ını açtığınızda Referans Düzlemi seçilidir. Görünüm ötelemesi, triad oku ile gösterildiği gibi, Kesit 1 kısmında seçilen düzleme (bu örnekte, ön düzlem) diktir:
Kesit düzlemini döndürürseniz ve Referans Düzlemi seçeneğini seçili bırakırsanız, görünüm ötelemesi, düzleme dik olarak kalır:
Öteleme Yöntemi seçeneğini Seçili Düzlem olarak değiştirirseniz, görünüm ötelemesi, seçili düzleme (bu örnekte, ön düzlem) dik olarak hesaplanır:
