要打开剖面视图 PropertyManager：
在工程图中创建剖面视图并单击 PropertyManager 中的编辑草图，或选择现有的剖面视图。
剖切线
|
反转方向
|
您也可通过双击剖切线反转切割方向。 |
|
|
标号
|
编辑与剖面线或剖面视图相关的字母。 |
| |
字体
|
要为剖切线标号选择文档字体以外的字体，消除文件字体，然后单击字体。 如果您更改剖面线标号字体，您可将新的字体应用到剖面视图名称。 |
曲面实体
|

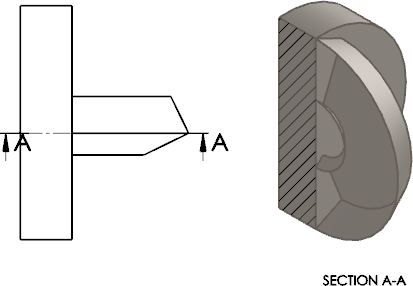

显示曲面实体
|
从模型父视图中显示曲面实体的剖面视图。 您可以将节点和尺寸等注解应用于曲面横断面。 该设定适用于各个进程。 |
|
|

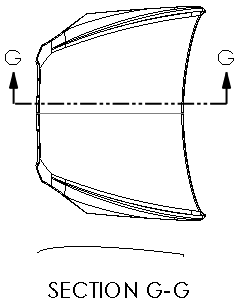

切割曲面实体
|
在剖面视图中仅显示曲面的交叉线。
|

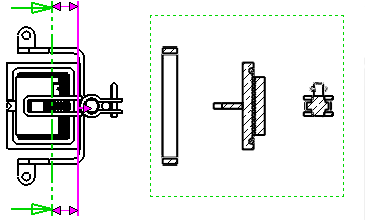

剖面深度
让您以指定的距离生成剖面视图。 This control is only available for section views whose cutting line consists of a single line segment.
距离剖面视图适用于零部件，而非特征。
要设定距离，进行如下操作之一：
- 为 深度
设置值。
- 为深度参考
在父视图中选择几何体，如边线或基准轴。
- 在图形区域中拖动粉红色剖面基准面以设定切割的深度。 剖面视图中会显示剖切线和剖面基准面之间的所有零部件。
|
预览
|
|
输入注解自
|
导入注解
|
选取输入注解让所有选定的注解类型从参考引用的零件或装配体文档进行输入。 选择注解输入选项： -
设计注解
-
DimXpert 注解
-
包括隐藏特征的项目
|
显示状态
仅对于装配体。 选择装配体的显示状态以放置在工程图中。
隐藏/显示
显示状态受所有显示样式的支持。 其它显示状态（
显示模式
和
颜色
等）仅受
带边线上色
和
上色模式
的支持。
显示样式
|
使用父关系样式
|
取消选中以选取与父视图不同的样式和品质设定。 |
单击一显示样式。
选择 高品质 或草稿品质以设定模型的显示品质。 当 新视图的显示品质 设定为 草稿品质 时才可用。 如果您选取 高品质，这些选项将不再出现。
比例
|
使用父关系比例
|
应用为父视图所使用的相同比例。 如果您更改父视图的比例，则所有使用父视图比例的子视图比例将更新。 |
|
使用图纸比例
|
应用为工程图图纸所使用的相同比例。 |
|
使用自定义比例
|
应用您定义的比例。 如果您选择用户定义，请在下框中键入一个比例，格式如下： x:x 或 x/x。 选择使用模型文字比例来维护零件的注解视图中使用的几何体。 |
在使用自定义比例中预设的选项根据尺寸标注标准而有所不同。
尺寸类型
当您插入一工程图视图时，尺寸类型被设定。 您可在工程图视图 PropertyManager 中观阅并更改尺寸类型。
尺寸类型的规则为：
- SOLIDWORKS 为标准和自定义正交视图指定 投影 类型尺寸，为等轴测、左右二等角轴测和上下二等角轴测视图指定 真 类型尺寸。
- 如果您从另一视图生成一投影或辅助视图，新视图将使用投影类型尺寸，即使原有视图使用真类型尺寸。
装饰螺纹线显示
如果工程图视图中有装饰螺纹线，以下设定将覆盖工具选项选项。
|
高品质
|
显示装饰螺纹线中的精确线型字体及剪裁。 如果装饰螺纹线只部分可见，高品质则只显示可见的部分（将准确显示可见和不可见的内容）。 系统性能在使用高品质装饰螺纹线时变慢。 推荐您消除此选项，直到您完成了放置所有注解。
|
|
草稿品质
|
以更少细节显示装饰螺纹线。 如果装饰螺纹线只部分可见，草稿品质将显示整个特征。 |
视图另存为
展开
视图另存为以将工程视图保存为
Dxf 或
Dwg 文件。 （可选）拖动点操作杆
设置文件的原点，然后单击
视图另存为 DXF/DWG
。 在
另存为对话框中设置选项。
仅导出模型几何体会忽略与所选视图相关的其它草图注解。
