您可使用折弯计算表计算钣金零件的开发长度。
对于折弯计算表，您可定义不同的角度范围，给这些范围指派方程式，并计算零件的开发长度。
折弯计算表的默认位置是
install_dir\lang\english\Sheetmetal Bend Tables。
折弯计算表的范例：
|
| 列 A |
显示可用于方程式中的变量：- s = 材料厚度
- r = 折弯半径
- k-因子 = k-因子(您可使用方程式或数值)
- ß = 孔径角
|
| 角度范围 |
让您定义角度范围。角度范围定义必须用于特定计算的不同范围。- 您在 ß 的左边定义范围的最小角度值
- ß = 角度变量
- 您在 ß 的右边定义范围的最大角度值
|
| 方程式 |
让您定义用于角度范围的方程式您也可使用常量值。 |
| 使用相切长度 |
可让您确定计算法兰的方法： 虚拟交点或相切长度。 计算衍生长度的方程式为： LD = A + B + V，其中 V 可为负数。 当 V 是负数时，它于使用折弯扣除相同，即使方程式用于折弯系数。
|

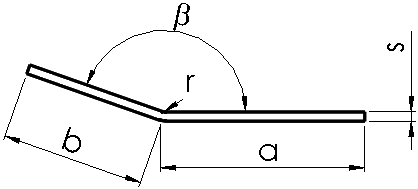

折弯计算范例
| 角度范围 |
范例 |
|---|
| 0 <= ß <= 90 |
相切长度 = 是
|
| 90 < ß <= 165 |
相切长度 = 否
|
| 165 < ß <= 180 |
相切长度 = 否
|
