若要找到 CALS 檔案標題中的標籤名稱 (如果是不明的名稱)，請使用十六進位文字編輯器來檢查檔案。

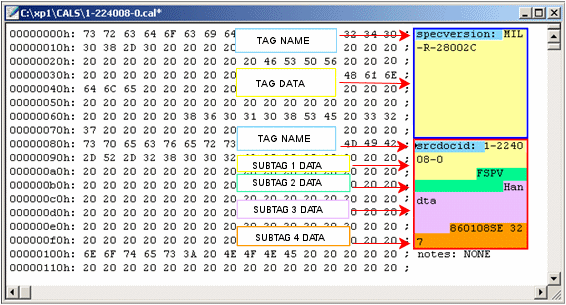

以下在十六進位編輯器中開啟的 CALS 檔案的範例已經過色彩編碼，以顯示如何定義標題標籤。
- 當您設定檔案資料卡變數時，請使用區塊名稱 cals 來表示 CALS 檔案中的標題標籤。
- 標題標籤位於每個 ASCII 格式之 CALS 檔案的開頭，且每個標籤佔用 128 個位元組的文字。
-
標籤的開頭為名稱，後面跟著冒號。 當您設定檔案資料卡變數時，請使用此名稱作為屬性名稱。 在名稱之後是標籤資料，是可以從 SOLIDWORKS PDM 檔案資料卡中讀取及更新的資訊。 在範例中，藍色方塊表示第一個標籤，名為 specversion，且標籤中包含文字 MIL-R-28002C。
- 標籤能夠以固定的長度分為數個子標籤，每個子標籤都包含資料。 在以上範例中，紅色方塊框住了第二個標籤，名為 srcdocid，其包含來自四個子標籤的資料。 您必須編輯 Calsplugin.ini 檔案才能參考這些子標籤中的資訊。
