加入爆炸直線

在此範例中，會在爆炸視圖中，於軸中的銷和鑽孔之間加入路徑線。

1. 在您要連接之兩個項目上各選擇一個面、環形邊線或直邊線。

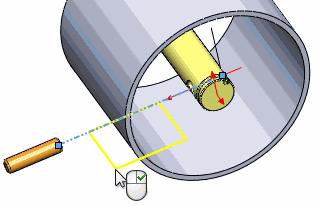

   例如，選擇鑽孔的面和銷的環形邊線：





   路徑線的預覽隨即出現。





2. 按一下 。
   路徑線隨即出現。





   路徑線工具處於啟用狀態，因此您可以插入多條線。

   爆炸直線草圖中的所有直線會以虛線的型式顯示。
3. 您可以加入更多路徑線，或再按一下 以關閉 PropertyManager。

在此範例中，爆炸直線草圖中的路徑線穿過零組件，因此加入轉折以圍繞該零組件。

1. 按一下轉折線 (在「爆炸草圖」工具列上)。
2. 按一下直線來開始轉折。
3. 移動游標來預覽轉折的寬度及深度。




   如果您按一下草圖直線，然後放開游標，便可以按下 Tab 來變更 3D 草圖中的基準面。如果您按一下並拖曳 (而不放開)，則無法變更基準面。
4. 再按一下以完成轉折。




   轉折工具會保持啟用狀態，因此您可以插入多個轉折。

5. 按一下 來關閉 PropertyManager。
