Model tečení

Tečení je časově závislé namáhání vzniklé za stavu konstantního napětí.

Tečení bylo pozorováno ve většině materiálů, zvláště kovech za vyšší teploty, plastech vyšších polymerů, betonu a pevných palivech v raketových motorech. Vzhledem k tomu, že vznik tečení trvá dlouho, v dynamické analýze se jeho vlivy většinou zanedbávají.

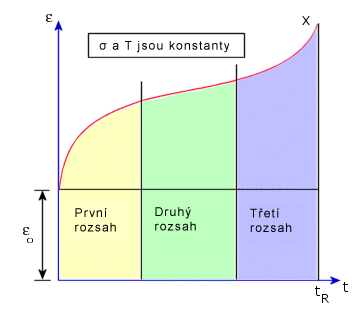

Křivka tečení je graf namáhání v čase. V křivce tečení je možné rozpoznat tři různé režimy; první, druhý a třetí. Zájem je většinou a primární a sekundární režimy.


Na základě přístupu „rovnice stavu“ jsou zavedeny dva zákony tečení. Každý zákon definuje výraz pro jednoosé namáhání tečení za podmínek jednoosého napětí a času.

Klasický zákon síly pro tečení (zákon Bailey-Norton)

a

kde:

T = teplota prvku (v kelvinech)

CT = Konstanta materiálu určující závislost tečení na teplotě

C0 je Konstanta tečení 1, která se zadává na záložce Vlastnosti v dialogovém okně Materiál.

Konstanta tečení 1 musí mít zadané jednotky v systému SI. Koeficient převodu se rovná 1/ (napětí ^ (C1) * čas ^ (C2)). Jednotky napětí jsou v N/m2 a čas je v sekundách.

C1 je Konstanta tečení 2 a C2 je Konstanta tečení 3 v dialogovém okně s vlastnostmi materiálů.

Klasický zákon síly pro tečení představuje primární a sekundární režimy tečení v jednom vzorci. Terciární režim tečení se neuvažuje. „t“ je aktuální skutečný (ne pseudo) čas a sigma je celkové jednoosé napětí v čase t.

Aby tyto zákony platily pro chování víceosého tečení, vychází se z následujících předpokladů:
  • Zákon jednoosého tečení zůstává platný v případě, že jednoosé namáhání tečením a jednoosé napětí jsou nahrazeny svými efektivními hodnotami.
  • Materiál je izotropní
  • Namáhání při tečení jsou nestlačitelná

U numerické analýzy tečení, kde může být použito cyklické zatěžování, jsou podle pravidla tvrzení poměry aktuálního namáhání tečením vyjádřeny funkce aktuálního napětí a celkového namáhání tečením:

: účinné napětí v čase t
:celkové účinné namáhání tečením v čase t
: součásti výchylkového tenzoru napětí v čase t
