Studie přístupu slunečního světla

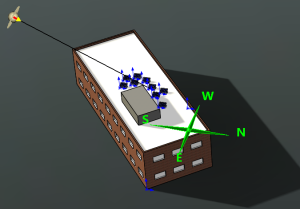

Pomocí aplikace SOLIDWORKS Professional je možné v modelech SOLIDWORKS používat sluneční světlo. Pomocí studií přístupu slunečního světla je možné simulovat posun slunce nad modely budov, solárních panelů a venkovních staveb.

Při specifikaci slunečního světla u modelu musíte zahrnout následující data:
  • Určení severu vzhledem k modelu
  • Geografické umístění modelu
  • Čas a datum simulace

Je možné vytvořit dva typy studií přístupu slunečního světla:

Pevné datum, proměnlivý čas

Zobrazí dráhu slunce ve specifický den v průběhu času.

Pevný čas, proměnlivé datum

Zobrazí polohu slunce v konkrétní čas ve stanoveném rozmezí dat.

Video: Studie přístupu slunečního světla

Vytvoření studie přístupu slunečního světla

Pomocí studie přístupu slunečního světla můžete simulovat, jak se mění sluneční svit u modelu v průběhu času. Pokud chcete vytvořit studii přístupu slunečního světla, je nutné nejprve do modelu sluneční světlo přidat.

Vytvoření studie přístupu slunečního světla:

  1. V dílu nebo sestavě vyberte kartu Pohybové studie (dolní část grafickém plochy).
  2. Klepněte na Průvodce animací Tool_Animation_Wizard.gif (panel nástrojů správce MotionManager).
  3. V průvodci vyberte možnost Studie přístupu slunečního světla a klepněte na Další.
  4. Vyberte typ studie přístupu slunečního světla:
    Volba Popis
    Pevné datum, proměnlivý čas Zobrazí pohyb slunce v časovém rozmezí vybraného data.
    Pevný čas, proměnlivé datum Zobrazí pohyb slunce v pevně danou denní dobu v průběhu dní.
  5. Dokončete ostatní kroky průvodce a klepněte na Dokončit.
  6. Chcete-li spustit studii, tak po jejím vytvoření klepněte na Hrát od začátku Tool_Play_From_Start.gif (panel nástrojů správce MotionManager).
    Rychlost animace závisí na zvoleném nastavení. Až si animaci přehrajete, můžete časovou osu přetažením upravit a zobrazit si změny stínů při pohybu slunce.

Video: Studie přístupu slunečního světla

Přidání slunečního světla do modelu

Sluneční světlo přidané do modelu zohledňuje umístění, čas, datum a atmosférické podmínky.

While you can add multiple directional, point, and spot lights, you can add only one instance of sunlight to a model.

Adding sunlight requires the PhotoView 360 add-in, which is available only with SOLIDWorks Professional or SOLIDWORKS Premium.

Postup přidání slunečního světla do modelu:

  1. V dílu nebo sestavě klepněte na Zobrazit > Světla a kamery > Přidat sluneční světlo.
    The PhotoView 360 add-in is turned on automatically if you have not previously enabled it.
  2. Ve správci PropertyManager pro Umístění, čas a datum určete následující možnosti:
    1. Pro Severní směr vyberte rovinnou plochu nebo hranu.
      Vektor severního směru, který je kolmý na vybranou plochu nebo kolineární se zvolenou hranou, se promítá na podlahu scény.
      Klepněte na tlačítko Obrátit směr a otočte severní směr o 180 stupňů.
      Pro správné zarovnání horizontu scény slunečního světla se ujistěte, že je podlaha scény rovnoběžná se spodní částí modelu.
    2. V části Umístění vyberte umístění ze seznamu nebo klepněte na Určit polohu a zadejte hodnoty pro Severní šířku a Východní délku.
    3. Zadejte hodnoty pro čas:

      Časová zóna od GMT

      Určuje časovou zónu pro polohu slunečního světla vzhledem k časové zóně GMT.

      Datum

      Určuje datum, které se použije na sluneční světlo.

      Denní doba

      Určuje čas, který se použije na sluneční světlo.
  3. Pokud potřebujete provést nastavení upřesňujících možností, jako je mlha, průměr slunce, povrchové albedo nebo gamma oblohy, klepněte na Upřesňující.
    Click Dynamic help to display detailed help when you move the pointer over the controls.
    These controls affect only the PhotoView 360 preview and final render. Changes to the controls are not reflected in SOLIDWORKS RealView.
  4. Klepněte na PM_OK.gif.
