Zarovnat kóty rovnoběžně/soustředně

Ve výkresu můžete pomocí této funkce zarovnat vybrané lineární, poloměrové nebo úhlové kóty se stejnými odstupy. Nástroj Zarovnat rovnoběžně/soustředně se používá pro "navrstvení" a "rozmístění" kót. Vybrané kóty musí být stejného typu.

Zarovnání a seskupení rovnoběžných kót

Postup rovnoběžného zarovnání a seskupení kót:

  1. Ve výkresu držte stisknutou klávesu Ctrl a vyberte dvě nebo více kót, které chcete zarovnat. Skupinu kót můžete také vybrat tak, že podržíte levé tlačítko myši a tažením vytvoříte kolem kót rámeček.
  2. Klepněte na možnost Zarovnat rovnoběžně/soustředně Tool_Align_Parallel_Concentric_Align.gif na panelu nástrojů zarovnání nebo klepněte na položku nabídky Nástroje > Kóty > Zarovnat rovnoběžně/soustředně .
    Kóty se zarovnají tak, že mezi jejich šipkami jsou stejné vzdálenosti. Jsou také seskupeny a při přesunu si zachovávají rovnoběžné odstupy.

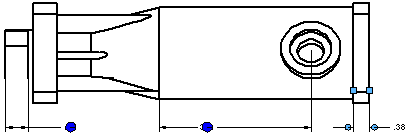

    Align_Parallel_ex.gif Align_Concentric_ex.gif
    Zarovnané rovnoběžně Zarovnané soustředně

Určení vzdálenosti mezi kótami

Postup určení vzdálenosti mezi kótami:

  1. Klepněte na Nástroje > Možnosti > Vlastnosti dokumentu > Kóty.
  2. V části Odsazení zadejte hodnotu pro Od poslední kóty (1) (vzdálenost mezi kótami podle obrázku).
    1 Od poslední kóty
    2 Od modelu
  3. Klepněte na OK.

Zvýraznění kót, které jsou zarovnané

Zvýraznění kót, které jsou zarovnané:

Klepněte pravým tlačítkem na kótu, která byla vytvořena pomocí nástroje Zarovnat rovnoběžně/soustředně Tool_Align_Parallel_Concentric_Align.gif a kikpněte na možnost Zobrazit zarovnání.
Zarovnané kóty jsou označeny modrými tečkami.

Odstranění kót ze sady zarovnaných kót

Odstranění kóty ze sady zarovnaných kót:

Klepněte pravým tlačítkem na kótu, která byla vytvořena pomocí nástroje Zarovnat rovnoběžně/soustředně Tool_Align_Parallel_Concentric_Align.gif a klepněte na možnost Zrušit zarovnání.
