Příklad převodu 2D do 3D

Původní výkres je naimportován do dokumentu dílu jako Skica č. 1.

Z entit skici v levém dolním rohu se stane Přední pohled.

Levá horní část bude tvořit Horní pohled.

Pravá dolní část bude tvořit Pravý pohled.

Pravá horní část je Pomocný pohled.

Přední pohled je vlevo dole. Pohledy Horní, Pravý a Pomocný se složí kolmo na pohled Přední.
Orientaci daných skic zobrazuje izometrický pohled.

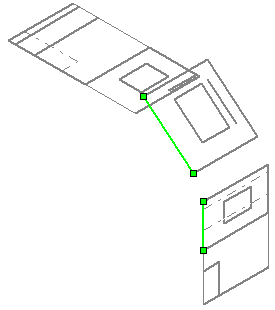

Zarovnejte levé hrany Pomocné a Horní skici, potom skici Pravé a Pomocné.

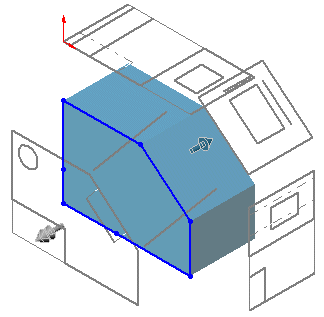

Nyní můžete vysunout prvek základu.
Rozdělte řezem další prvky nebo je vytvořte vysunutím. V tomto příkladu byl díl dokončen tak, že řezem byla vyjmuta kulatá díra, obdélníková díra a obdélníkový vrub.
