V pohledech výkresu plochého pole lze zobrazit poznámky čar ohybu nebo tabulky ohybů.
Poznámky čar ohybu plechových dílů umožňují:
- Úpravy obsahu
- Změnu výchozího formátu. Upravte soubor
instalační_adresář\lang\language\bendnoteformat.txt
- Zachování asociativních funkcí. Změňte úhel ohybu, směr ohybu nebo poloměr ohybu a poznámky se ve výkresu aktualizují.
- Umístění poznámek. Změňte polohu zobrazení poznámek ohybu.
- Sloučení kolineárních poznámek. Chcete-li sloužit poznámky ohybu do jedné poznámky, vyberte potřebné poznámky, klepněte na ně pravým tlačítkem a vyberte možnost Sloučit poznámky ohybu.
- Zrušit sloučení poznámek. Chcete-li sloučení zrušit, klepněte pravým tlačítkem na sloučenou poznámku a vyberte možnost Zrušit sloučení poznámek ohybu.
Přesnost pro poznámky čar ohybů plechových dílů můžete nastavit v nabídce .
Ve správci PropertyManager
Pohled výkresu můžete provádět následující:
- Zobrazit nebo skrýt poznámky ohybu
- Nastavit směr ohybu, poloměr ohybu, pořadí ohybů a přídavek na ohyb
- Upravit text včetně možnosti odstranit R v parametru poloměru

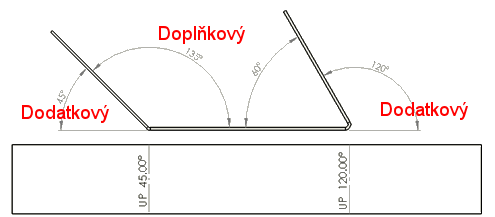

- Zobrazit doplňkový a vedlejší úhel k úhlu ohybu
