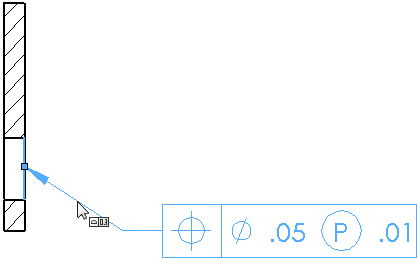

Popisy tvoří text a značky, které dodávají výkresům více informací. Mnoho popisů obsahuje šipky, odkazové čáry a text.
Popisy se ve všech typech dokumentů SOLIDWORKS chovají stejně jako kóty. Popisy můžete vkládat do dokumentu dílu nebo sestavy a poté do pohledů výkresu pomocí pohledů popisu nebo správci PropertyManager položek modelu, případně můžete popisy ve výkresu přímo vytvářet.
Pomocí Knihovny návrhů si můžete zobrazit náhled uložených popisů. Popisy také můžete přetáhnout z a do Knihovny návrhů nebo klepnout pravým tlačítkem myši a vybrat možnost Přidat do knihovny. Soubory DXF/DWG jsou v Knihovně návrhů podporovány, ale náhledy jsou dostupné pouze pro soubory DWG.
Nástroje pro popisy můžete vybrat buď z nabídky Vložit nebo z Panelu nástrojů Popis.
K dispozici máme tyto nástroje pro zarovnání popisů:
Můžete si také změnit styl šipky popisu – pravým tlačítkem klepněte na šipku a dostanete se do nabídky stylů.
V dialogu můžete změnit barvy popisů a kót.
Když vyberete popis, zvýrazní se geometrie, k níž je popis připojen. Výběr popisů můžete provádět klepnutím na libovolnou jejich část, včetně odkazových čar, textu, vynášecích čar, čar kóty a šipek.
Můžete také vytvářet více popisů, aniž byste museli zavřít dialogové okno nebo správce PropertyManager.
Popisy si také můžete skrýt a poté zobrazit. Výkresy viz Zobrazit/skrýt popisy. Díly a sestavy: kliknutím na můžete přepnout zobrazení.
