Základní kóta umístění DimXpert

Základní kóty

Základní kóty můžete vytvářet ručně.



Postup vytvoření základní kóty:

  1. V dílu klepněte na možnost Inteligentní kóta (panel nástrojů Kóty/vztahy) nebo na Nástroje > Kóty > Inteligentní.
  2. Ve správci PropertyManager Kóta v části Kóta klepněte na Kóta základního umístění DimXpert .
  3. V grafické ploše vyberte entity.
  4. Umístěte danou kótu.
  5. Ve správci PropertyManager DimXpert nastavte příslušné možnosti.
  6. Klepněte na .

Opětovné vytvoření základních kót

Použití funkce Znovu vytvořit základní kóty:

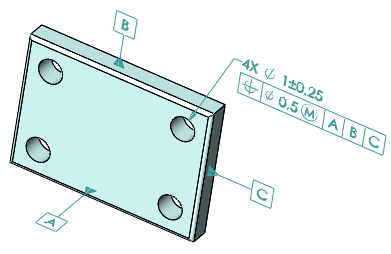

  1. Vytvořte model s geometrickou tolerancí poloh.

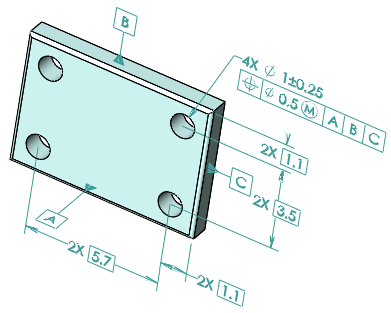

  2. Klepněte pravým tlačítkem na Toleranci poloh ve správci DimXpertManager a vyberte Znovu vytvořit základní průměr.
