Předurčené pohledy

Předefinované pohledy můžete používat jako pojmenované pohledy k výběru orientace, pozice a měřítka pro pohledy na šabloně výkresu. Odkazy modelu nebo sestavy můžete vložit později pomocí příkazu Vložit model ve správci PropertyManager.

Dokument výkresu s předurčenými pohledy lze uložit jako šablonu dokumentu.

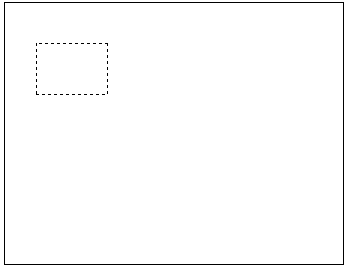

Vložení předurčeného pohledu do výkresu

Vložení předurčeného pohledu do výkresu:

  1. V dokumentu výkresu klepněte na Předurčený pohled tool_Predefined_View_Drawing.gif (panel nástrojů Výkres) nebo na Vložit > Pohled výkresu > Předurčený.
  2. Klepněte v grafické ploše na místo, kam chcete pohled umístit.
  3. Nastavte možnosti ve správci PropertyManager.
  4. Klepněte na PM_OK.gif.
Pohled si můžete vyplnit při vkládání nebo až později.

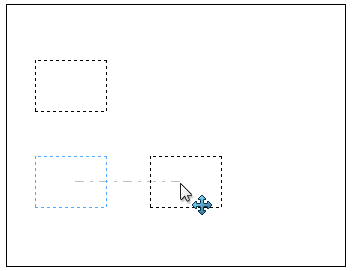

Přidání průmětů k předurčeným pohledům

Do promítnutých pohledů můžete přidávat předdefinované pohledy. Když například vložíte přední pohled, můžete promítnout horní a pravý pohled a vytvořit tak předurčené 3 základní pohledy. Průměty jsou automaticky orientovány a zarovnány podle původního pohledu. Průměty se chovají předdefinované pohledy.

Předurčené pohledy lze kopírovat a vkládat.

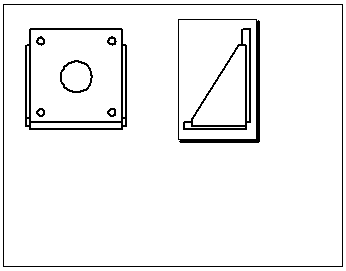

Vyplnění předurčených pohledů

  • Přetažení. Přetáhněte model ze stromu FeatureManager otevřeného dokumentu dílu nebo sestavy do dokumentu výkresu. Všechny dostupné předurčené pohledy se vyplní.
  • Vložit model. Pravým tlačítkem klepněte na pohled výkresu a vyberte Vložit model. Proveďte jednu z následujících operací:
    • Ve správci PropertyManager Vložit model vyberte model z nabídky Otevřít dokumenty nebo klepněte na možnost Vyhledat a vyhledejte soubor modelu.
    • Zvolte pohled obsahující model.
    • V jiném okně vyberte model na grafické ploše, nebo ve stromu FeatureManager.

      Pohled a všechny pohledy s ním související (například průměty) se vyplní po klepnutí na PM_OK.gif.

  • Vybrat nebo Vyhledat. Vyberte předurčený pohled. Ve správci PropertyManager Vložit model vyberte název ze seznamu Díl/Sestava, který obsahuje modely otevřené v průběhu aktuální relace nebo klepněte na Vyhledat a soubor modelu vyhledejte. Pohled a pohledy s ním související (například průměty) se vyplní po klepnutí na PM_OK.gif.
