Drobečková navigace výběru je kontextově založený pohled pro aktuální výběr. Zobrazuje příslušné prvky směrem nahoru a dolů v hierarchickém stromu, od vybrané entity až k sestavě nebo dílu nejvyšší úrovně.
Drobečková navigace vám umožňuje provést nějaký výběr v grafické ploše a pak tento výběr upřesnit za pomoci kontextově založené reprezentace této položky. Když například vyberete v sestavě plochu, uvidíte všechny vazby součásti, ke které tato plocha náleží. V aplikacích před SOLIDWORKS 2016 jste pro zobrazení vazeb buď museli kliknout pravým tlačítkem na součást, nebo součást najít ve stromu FeatureManager a otevřít složku vazeb.
Drobečková navigace poskytuje přístup k celému hierarchickému řetězci entit od položky, kterou jste vybrali, až k dokumentu nejvyšší úrovně. Kromě toho poskytuje drobečková navigace přístup ke společným výběrům, které přiléhají k entitám drobečkové navigace, jako jsou použitá skica prvku, nebo vazby součásti.
|
|

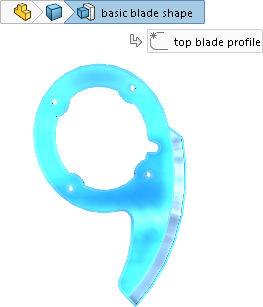

| Drobečková navigace v dílu |

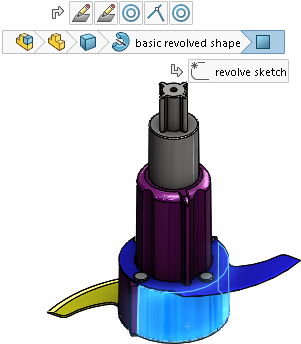

Drobečková navigace v sestavě |
Tyto funkce umožňují skrýt strom FeatureManager a přesto provádět výběry, pro které byste strom FeatureManager typicky používali.
Drobečková navigace je k dispozici pro díly a sestavy. Drobečková navigace je ve výchozím nastavení povolena a objeví se v levém horním rohu grafické plochy, když vyberete:
- Entitu v grafické ploše
- Uzel ve stromu FeatureManager
Drobečková navigace se neobjeví, když je zobrazen PropertyManager, když v grafické ploše vyberete popis nebo kótu, nebo když vyberete více entit.
Drobečková navigace poskytuje stejný přístup k nástrojům, jaký byste měli ve stromu FeatureManager.
|
Postup pro odstranění drobečkové navigace:
|
Klikněte v otevřené oblasti grafické plochy nebo stiskněte klávesu Esc.
|
|
Postup pro vypnutí drobečkové navigace:
|
Klikněte postupně na a zrušte výběr možnosti Zobrazit drobečkovou navigaci při výběru.
|
|
Postup pro zobrazení panelu nástrojů, který obsahuje nástroje související s výběrem:
|
Klikněte v drobečkové navigaci na položku.
|
|

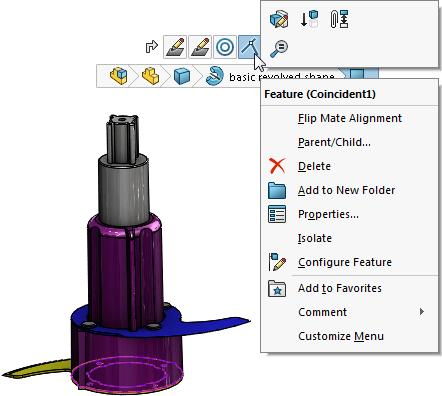

Kontextový panel nástrojů a místní nabídku zobrazíte následovně:
|
Klikněte pravým tlačítkem na položku.
|
|
Kontextový panel nástrojů a místní nabídku pro vazby součásti zobrazíte následovně:
|
Klikněte pravým tlačítkem na drobečkovou navigaci vazby.
Přístup k detailům vazby vám usnadní prozkoumání a pochopení vazeb spojených s určitými prvky návrhu. Když vyberete vazbu, objeví se její název v popisu nástroje a tato vazba se v grafické ploše zvýrazní.
Tím získáte stejné informace, jako kdybyste klikli pravým tlačítkem na součást ve stromu FeatureManager a pak na možnost Zobrazit vazby, aby se otevřelo okno Zobrazit vazby.
|
|
Postup pro zobrazení popisu nástroje a zvýraznění odpovídajícího prvku v grafické ploše:
|
Ukažte myší na drobečkovou navigaci.
|
Přesun drobečkové navigace výběru k ukazateli
Pokud chcete přesunout drobečkovou navigaci do umístění ukazatele, stiskněte D.
Když upravujete skicu nebo se nacházíte ve správci PropertyManager, po změně hodnoty klikněte v grafické ploše a pak stiskněte D, aby se přesunuly možnosti potvrzovacího rohu k ukazateli.
Klávesa D je přiřazena jako klávesová zkratka pro přesunutí tlačítek potvrzovacího rohu nebo drobečkové navigace výběru k ukazateli, pokud jste nedefinovali klávesu D jako zkratku pro jinou akci SOLIDWORKS.
Postup pro přiřazení jiné klávesy pro přemístění ovládacích prvků:
- Klepněte na .
- V dialogovém okně Vlastní na záložce Klávesnice v poli Vyhledat zadejte Přesun drobečkové navigace výběru, potvrzovací roh.
- Ve sloupci Zkratka(y) pro nástroj zadejte nepoužitou klávesu nebo kombinaci kláves.
- Klepněte na tlačítko OK.
