Zobrazení vztahů mezi prvky

Chcete-li si rychle prohlédnout závislosti některého prvku, můžete si grafické vztahy mezi položkami zobrazit ve stromu FeatureManager.

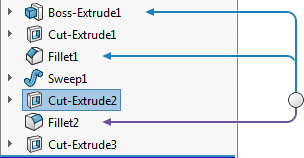

Funkce Dynamická vizualizace referencí vám ukáže vzájemné vztahy mezi rodiči a potomky u položek ve stromu FeatureManager. Když ve stromu FeatureManager přesunete kurzor nad některý prvek s referencemi, zobrazí se šipka, která ukáže na vztahy. Modré šipky znázorňují vztahy typu rodič. Fialové šipky znázorňují vztahy typu potomek.

Pokud prvek není rozbalen a referenci tak nelze zobrazit, šipka ukáže na prvek obsahující referenci a vlastní reference se zobrazí v textovém poli vpravo od šipky.

Všechny reference jsou viditelné Jedna reference je skrytá

Dynamická vizualizace referencí je ve výchozím nastavení neaktivní.

Postup zapnutí dynamické vizualizace referencí:

  1. Ve stromu FeatureManager klepněte pravým tlačítkem na první položku (díl nebo sestava).
  2. Klepněte na jednu z následujících možností nebo na obě:
    • Dynamická vizualizace referencí (rodič)
    • Dynamická vizualizace referencí (potomek)
Pokud v sestavách zapnete nebo vypnete dynamickou vizualizaci referencí na kterékoli úrovni, změna se projeví v celé sestavě.
