Možnosti deformace – křivka-křivka

křivka-křivkadeformace je přesná metoda pro deformování složitých tvarů, které přecházejí z počátečních křivek do cílových. Jako počáteční a cílové křivky lze určit hrany ploch či povrchů a průsečnice nebo volné křivky skici.

Postup otevření správce PropertyManager Deformovat s možnostmi Křivka-křivka:

  1. Klepněte na ikonu Deformovat TOOL_DEFORM_FEATURES.GIF na panelu nástrojů Prvky nebo na Vložit > Prvky > Deformovat.
  2. V daném PropertyManager pod položkou Typ deformace vyberte možnost Křivka-křivka.

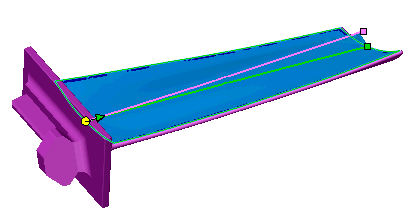

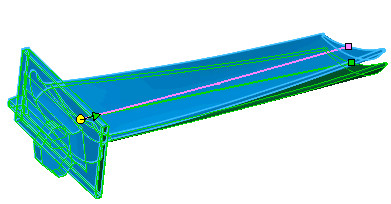

Příklad: Deformace – křivka-křivka

Příklad: Deformace křivka-křivka s použitím více sad křivek a hran

Je-li cílovou křivkou plocha nebo hrana povrchu, můžete spojit počáteční hrany deformovaného modelu pomocí poziční spojitosti (ostrý přechod) nebo tečnosti (hladký přechod).

Příklad deformace poziční spojitosti
Výsledkem poziční spojitosti na spojující hranici jsou ostré hrany. Vyberte volbu Žádná v možnosti Spojit pod položkou Možnosti tvaru.
Příklad deformace tečné spojitosti
Výsledkem tečné spojitosti na spojující hranici je hladký přechod. Vyberte volbu Povrchová tečnost v možnosti Spojit pod položkou Možnosti tvaru.

Možnosti správce PropertyManager pro ovládání prvků deformace křivka-křivka jsou popsány dále. Další ukázky deformace křivka-křivka viz Příklady deformace – křivka-křivka.

Křivky deformace

PM_deform_initial_curve.gif Počáteční křivky Nastaví počáteční křivky této deformační funkce. Vyberte jednu či více spojených křivek nebo hran jako sadu. Může jít o samostatné křivky nebo o sady spojitých hran či křivek.
PM_deform_target_curve.gif Cílové křivky Nastaví cílové křivky této deformační funkce. Vyberte jednu či více spojených křivek nebo hran jako sadu. Může jít o samostatné křivky nebo o sady spojitých hran či křivek.
  Sada[n] Umožňuje přidávat PM_Deform_SetAdd.gif, odebírat PM_Deform_SetSubtract.gif a procházet PM_Deform_SetCycle.gif sadami za účelem úprav. Křivky mohou být dílem modelu (hrany či průsečnice) nebo samostatných skic.
  Zobrazit náhled Zobrazí náhled výsledků pomocí drátového (volba nezaškrtnuta) nebo stínovaného (volba vybrána) pohledu. Abyste zvýšili výkon u velkých a složitých modelů, tuto volbu nezaškrtávejte, dokud neprovedete všechny výběry.

Deformace oblasti

Možnosti Pevné křivky/hrany/plochy PM_deform_fixed-edges-curves-faces.gif, Těla pro deformaci Tlačítko solid_bodies.png a Další plochy pro deformaci PM_face.gif můžete libovolně kombinovat v závislosti na geometrii modelu a požadovaných výsledcích. Pokud zvolené možnosti kolidují, naposledy vybraná entita přehodnotí jakoukoli dříve zadanou protichůdnou entitu. Pokud jste například zadali plochu pro deformaci a potom jste stejnou plochu určili jako pevnou, bude plocha pevná.
  Pevné hrany Zabrání tomu, aby se vybrané křivky, hrany nebo plochy přesouvaly. Vyberte pevné hrany a další plochy pro deformaci v grafické ploše. Je-li zrušen výběr volby Pevné hrany, můžete vybírat jen těla.
  Jednotné vzorkování Pokusí se udržet vlastnosti původního tvaru v průběhu deformační operace. Volba Jednotné může pomoci při řešení určitých deformačních operací křivka-křivka, které vytvářejí tvary s ostrými vlastnostmi.

Příklad: Deformace křivka-křivka s vybranou a zrušenou volbou Jednotný

PM_deform_fixed-edges-curves-faces.gif Pevné křivky/hrany/plochy Zabrání tomu, aby se vybrané křivky, hrany a plochy deformovaly nebo přesouvaly.
Příklad: Deformace křivka-křivka s pevnými hranami
  • Pokud jsou počáteční křivky PM_deform_initial_curve.gif v uzavřeném obrysu, je deformace omezena tímto obrysem.
  • Pokud jsou počáteční křivky PM_deform_initial_curve.gif mimo uzavřený obrys, není deformován žádný bod uvnitř obrysu.
PM_face.gif Další plochy pro deformaci Umožňuje přidat určité plochy k deformaci. Pokud nejsou vybrány žádné plochy, bude ovlivněno celé tělo.

Příklad: Deformace křivka-křivka s dalšími plochami pro deformaci PM_face.gif

Jestliže jsou Počáteční křivky PM_deform_initial_curve.gif křivkami skici (nikoli hranami ploch nebo povrchů), je nutné vybrat možnost Těla pro deformaci tlačítko solid_bodies.png nebo Další plochy pro deformaci PM_face.gif.


  • Pokud vyberete pevnou hranu PM_deform_fixed-edges-curves-faces.gif nebo tělo tlačítko solid_bodies.png, dojde k deformaci celého těla.body def_1.gif
  • Když pro volbu Další plochy pro deformaci PM_face.gif vyberete plochu bez upevnění hran, bude deformace omezena na vybranou plochu. face select ex.gif
PM_deform_deform_radius.gif Poloměr deformace (Dostupné, pokud políčko Pevné hrany není zaškrtnuto a Jednotný je vybráno.) Vytváří deformaci podobnou ohýbání pomocí hodnoty Poloměr deformace PM_deform_deform_radius.gif určující oblast, která bude ovlivněna deformací. Ovlivněná oblast je vypočítána tažením radiálně tvarované základny po počáteční křivce pomocí hodnoty Poloměr deformace PM_deform_deform_radius.gif.

Příklad: Deformace – křivka-křivka, poloměr deformace PM_deform_deform_radius.gif

Tlačítko solid_bodies.png Těla pro deformaci Tato volba deformuje těla. Tuto možnost použijte v případě, že Počáteční křivky PM_deform_initial_curve.gif nejsou dílem objemové plochy či povrchu (křivky skici), nebo chcete-li deformovat více těl.

Příklad: Deformace – těla pro deformaci křivka-křivka Tlačítko solid_bodies.png

Pokud máte vícetělový díl, můžete po zadání počátečního těla přidat Těla pro deformaci Tlačítko solid_bodies.png. Deformována jsou jen vybraná těla.

Možnosti tvaru

  Tuhost Ovládá pevnost tvaru deformace v deformačním procesu.
Libovolnou úroveň tuhosti můžete kombinovat s možnostmi ve skupině Deformovat oblast. Důsledky tuhosti jsou obecně patrnější, když použijete Pevné křivky, hrany nebo plochy PM_deform_fixed-edges-curves-faces.gif.

Příklad: Deformace – křivka-křivka, úrovně tuhosti tvaru

K dispozici jsou tři úrovně tuhosti:

Tuhost – minimální PM_deform_stiffness_minumum.gif

Nejnižší stupeň pevnosti.

Tuhost – střední PM_deform_stiffness_medium.gif

Střední stupeň pevnosti.

Tuhost – maximální PM_deform_stiffness_maximum.gif

Nejvyšší stupeň pevnosti.
PM_deform_shape accuracy.gif Přesnost tvaru Ovládá kvalitu povrchu. Výchozí kvalita nemusí být pro zakřivené oblasti dostatečná. Zvýšíte-li přesnost posunutím posuvníku doprava, můžete zvýšit úspěšnost prvku pro deformaci. Posouvejte posuvník jen podle potřeby, protože zvýšením přesnosti povrchu se sníží výkon.

Příklad: Deformace – křivka-křivka, přesnost tvaru PM_deform_shape accuracy.gif

Váha (Dostupné, když je vybrána možnost Pevné hrany a zrušeno zaškrtnutí Jednotný.) Ovládá stupeň vzájemného působení dvou možností:

Pevné hrany

Váží deformaci směrem k entitám, které jste zadali v rámci Pevné křivky/hrany/plochy PM_deform_fixed-edges-curves-faces.gif.

Pohybující se křivky

Váží deformaci směrem ke hranám a křivkám, které jste zadali v rámci Křivky deformace jako Počáteční křivky PM_deform_initial_curve.gif a Cílové křivky PM_deform_target_curve.gif.

Příklad: Deformace – křivka-křivka, hodnota váhy

  Zachovat hranici Zajistí upevnění hranic, které byly vybrány pro volbu Pevné křivky, hrany nebo plochy PM_deform_fixed-edges-curves-faces.gif. Volbu Zachovat hranici zrušte v případě, že chcete změnit oblast deformace, vybrat jen další plochy nebo povolit posun hranic.

Příklad: Deformace – křivka-křivka, zachování hranice

  Jen dodatečné plochy (Dostupné, není-li zaškrtnuto políčko Zachovat hranici). Zajistí, že deformace ovlivní jen plochy vybrané pro volbu Další plochy pro deformaci PM_face.gif. Zbývající plochy jsou v podstatě vysunuty, aby se setkaly s dalšími plochami.

Příklad: Deformace – křivka-křivka, pouze s dodatečnými plochami

  Porovnat Umožňuje spojit povrchy nebo plochy deformace s hranami cílových povrchů či ploch pomocí těchto podmínek.

Žádný

Není použita žádná podmínka spojení.

Povrchová tečnost

Spojí cílové hrany ploch a povrchů pomocí hladkého přechodu.

Obrátit směr tečny

Změní směr povrchového či plošného přechodu z cílových křivek nebo hran.

Příklad: Deformace – křivka-křivka, možností spojení

Směr křivky

Spojí Cílové křivky PM_deform_target_curve.gif mapováním Počáteční křivky PM_deform_initial_curve.gif na Cílové křivky PM_deform_target_curve.gif pomocí normál Cílové křivky PM_deform_target_curve.gif, které tvarují danou deformaci.

Příklad: Deformace – křivka-křivka – směr křivky
