Úplné zaoblení

Vytvoří zaoblení, která jsou tečná ke třem přilehlým souborům ploch (s jednou nebo více tečnými plochami).

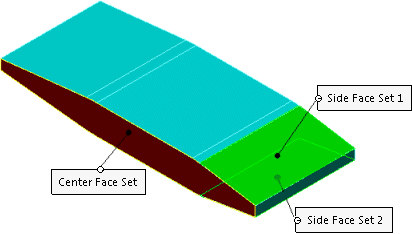

Zvolte tři sady přilehlých ploch.

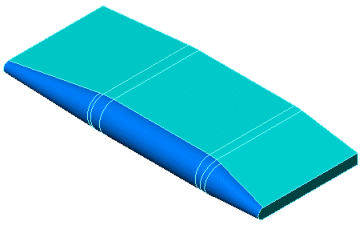

Na jednu stranu modelu je aplikováno úplné zaoblení.

Položky k zaoblení

Soubor postranních ploch č.1 Vyberte první postranní plochu.
Sada prostředních ploch Vyberte střední plochu.
Soubor postranních ploch č.2 Vyberte sadu ploch naproti Sadě bočních ploch 1 .
  Pokračovat po tečnách Rozšíří zaoblení na všechny plochy, které jsou tečné k vybrané ploše. Příklad: Pokračovat po tečnách
  Plný náhled Zobrazí náhled zaoblení všech hran.
  Částečný náhled Zobrazí náhled zaoblení jen jedné hrany. Chcete-li zobrazit náhled každého zaoblení, stiskněte klávesu A.
  Žádný náhled U složitých modelů zvýší rychlost obnovení.
