Vytváření obousměrného tažení

Můžete vytvářet tažení pro středový profil trasy v libovolném směru nebo pro celou trasy s použitím možnosti Obousměrný.

Můžete také určit hodnotu natočení trasy nezávisle pro každý směr tažení a použít hodnotu natočení po celé délce. Nemůžete ale použít vodicí křivky nebo nastavit počáteční a koncovou tečnost pro obousměrné tažení.

Obousměrná možnost je dostupná pro přidání tažením po křivce, odebrání tažením (kromě odebrání tažením, která používají objemové tažení), a díly taženého povrchu. Je rovněž k dispozici pro sestavy odebrání tažením po křivce.

Postup vytvoření obousměrného tažení:

  1. Otevřete soubor instalační_složka\samples\whatsnew\parts\notebook.sldprt.

  2. Klepněte na Vložit > Přidání > Táhnout po křivce.
  3. Ve správci PropertyManager v části Profil a trasa klepněte na Profil skici a postupujte následovně:

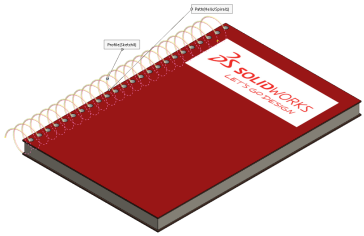

    1. V plovoucím stromu FeatureManager vyberte Skica8 pro možnost Profil a Šroubovice/spirála1 pro možnost Trasa.
    2. Kliknutím na Směr 1 a Směr 2 můžete přepnout směr tažení.

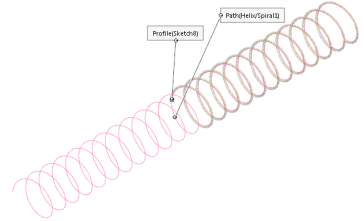

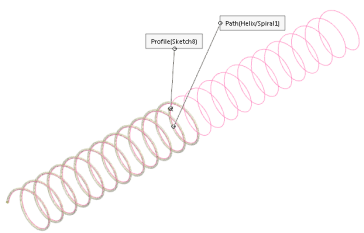

      Směr č.&1 Směr č.&2
    3. Klepněte na Obousměrný .

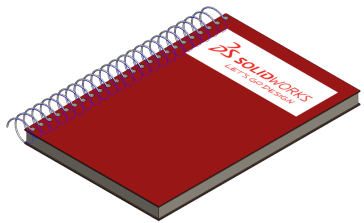

      Tažení se provede v obou směrech.

  4. Ve skupině Možnosti postupujte takto:

    1. U možnosti Orientace profilu klepněte na Použít trasu.
    2. U možnosti Natočení profilu klepněte na Žádný.

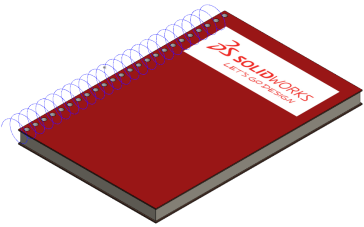

      Můžete určit natočení každého konce tažení zvlášť a použít úhel natočení pro celou trasu.
      Možnosti Zobrazit náhled a Sloučit výsledek jsou vybrány jako výchozí.
  5. Klepněte na .
