Zobrazení křivosti povrchu

Nástroj Křivost povrchu ukazuje hodnoty křivosti na různých místech na povrchu modelu.

1. Klikněte na nabídku Zobrazení > Zobrazit > Křivost povrchu nebo na ikonu Křivost povrchu (panel nástrojů Zobrazení).
2. Chcete-li zobrazit křivost povrchu pro určité plochy, postupujte takto:
   1. V části Zobrazení klikněte na možnost Trvale.
   2. V PropertyManageru Křivost povrchu vyberte v nastavení Plochy jednu nebo více zakřivených ploch modelu pro analýzu.
   3. V části Zobrazení křivosti klikněte na Náhled sítě a Křivost.
   4. V části Zobrazení křivosti klikněte na Křivost.

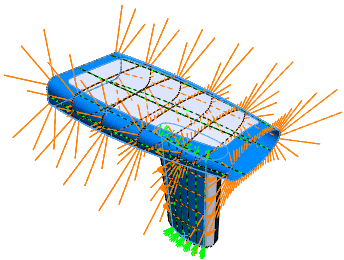

   Hodnoty křivosti se zobrazí v grafické ploše, kde označují křivost napříč sousedními plochami.

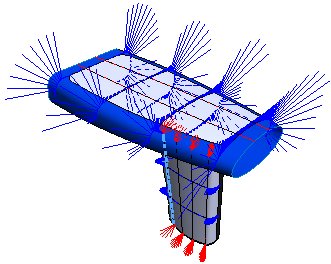

3. Chcete-li zobrazení křivosti změnit, můžete zvýšit nebo snížit hodnotu Hustota sítě, Měřítko (délka zobrazení křivosti) a Hustota (četnost zobrazení křivosti).
   Dále můžete pro každý směr změnit barvu.

4. Chcete-li zobrazit hodnoty křivosti v určitých bodech v grafické ploše, postupujte takto:
   1. V části Zobrazení vyberte možnost Dynamické.
   2. V části Zobrazení křivosti nastavte možnosti Měřítko a Hustota.
   3. Najeďte myší na model v grafické ploše.

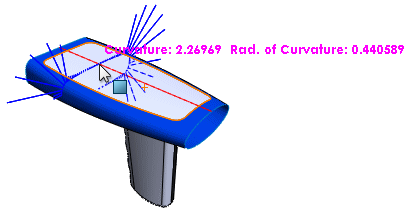

   Na místech, která vyberete v grafické ploše, se zobrazí křivost povrchu a její hodnoty.
