Přesun a kopírování kót

Po zobrazení kót ve výkresu je můžete přesouvat v rámci pohledu nebo do jiného pohledu. Při přetahování kóty z jednoho místa na druhé se kóta podle potřeby znovu připojí k modelu. Přesouvat nebo kopírovat kóty můžete jen do toho pohledu, kde je pro ně k dispozici vhodná orientace.

Video: Přesun a kopírování kót

Přesun kóty v rámci pohledu:

 Přetáhněte rozměr do nové polohy.

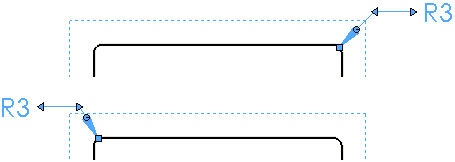

Přesun kóty na jiný prvek stejného rozměru v rámci pohledu:

 Vyberte kótu a přetáhněte ovladač šipky na jinou hranu.

Tento způsob funguje jen pro poloměrové, průměrové kóty a pro kóty zkosení.

Přesunutí nebo kopírování kót z jednoho pohledu do jiného:

 Podržte klávesu Shift (přesunutí) nebo Ctrl (kopírování) a přetáhněte kóty do jiného pohledu.

Tímto způsobem vytvořte několik řídících kót.

Přesun nebo kopírování více kót současně:

 Při výběru držte klávesu Ctrl.

Chcete-li otočit kótu:

 Přetáhněte ovladač nejblíže textu kóty.

Kóta se otáčí po malých intervalech.

Ovládání odkazových čar pro prvky se stejnou velikostí

V pohledu výkresu můžete přesunout odkazové čáry kót poloměru, průměru nebo zkosení nebo odkazové čáry popisu díry mezi prvky stejné velikosti.

Chcete-li přesunout koncové body odkazové čáry kót a popisu díry pro obecné prvky, přetáhněte koncové body odkazové čáry z jednoho prvku na jiný.
