PropertyManager Řez

Režim skici řezu spolu s uživatelským rozhraním nástroje Řez můžete využít k tvorbě řezů i rozvinutých řezů.

Postup vložení řezu nebo polovičního řezu:

  • Ve výkresu klepněte na Řez tool_Section_View_Drawing.gif (panel nástrojů Výkresy) nebo na Vložit > Pohled výkresu > Řez.

Řez

Řezná čára

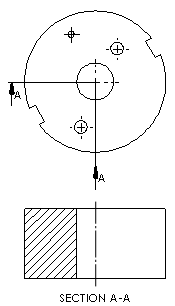

Cutting-line-Vertical.png Svislý

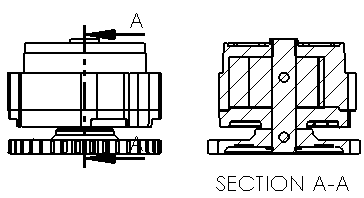

Cutting-line-Horizontal.png Vodorovný section-view-horizontal-final.png

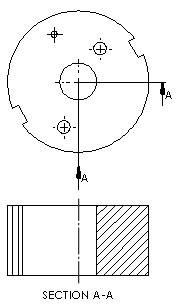

Cutting-line-auxiliary.png Pomocná
Cutting-line-aligned.png Srovnané
Automaticky spustit řez

Pomocí této volby si okamžitě zobrazíte náhled a můžete umístit řez do výkresu. Zrušením této volby vyvoláte nabídku Řez sectionxpert-popup.png, pomocí které můžete do řezu přidat posunutí.

Pro přidání odsazení k řezu použijte místní okno Řez.

Výběr Funkce Další kroky
sectionxpert-arc-offset.png Přidání posunu oblouku Vyberte první bod oblouku na čáře řezu a poté vyberte druhý bod oblouku.
sectionxpert-single-offset.png Přidání jednoduchého posunu Vyberte první bod posunu na čáře řezu a poté vyberte druhý bod posunu.
sectionxpert-notch-offset.png Přidání posunu vrubu Vyberte první bod vrubu na čáře řezu, vyberte druhý bod na čáře řezu na šířku vrubu a poté vyberte třetí bod podle hloubky vrubu.
Krok zpět
OK (Přidat pohled)
Cancel (Stornovat pohled)
Upravit skicu

Pomocí této možnosti můžete vytvořit vlastní řeznou čáru.

Poloviční řez

Poloviční řez

sectionxpert-halfsection-topside-right.png Nahoře doprava half-topside-right.gif
sectionxpert-halfsection-topside-left.png Nahoře doleva half-topside-left.gif
sectionxpert-halfsection-bottomside-right.png Dole doprava half-bottomside-right.gif
sectionxpert-halfsection-bottomside-left.png Dole doleva half-bottomside-left.gif
sectionxpert-halfsection-leftside-down.png Vlevo dolů half-leftside-down.gif
sectionxpert-halfsection-rightside-down.png Vpravo dolů half-rightside-down.gif
sectionxpert-halfsection-leftside-up.png Vlevo nahoru half-leftside-up.gif
sectionxpert-halfsection-rightside-up.png Vpravo nahoru half-rightside-up.gif
