Nástroj Závit poskytuje mnoho možností pro vytvoření šroubovitých závitů na válcových tělech. Někdy mohou interakce možností způsobit drobné problémy. Těmto chybám lze zamezit dodržováním následujících pokynů.

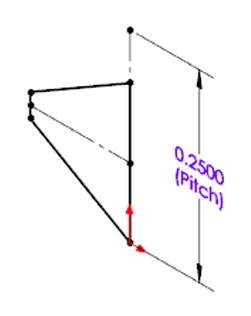

Vytvořte právě jednu svislou osu, která začíná v počátku.
Software SOLIDWORKS používá pouze jednu svislou osu pro definování stoupání závitu a ignoruje ostatní. Pokud nakreslíte více než jednu osu, můžete mít problém se sledováním toho, která z nich se používá.
Zkontrolujte, zda je osa delší než profil.
Zkontrolujte, zda je osa delší než profil. Výška stoupání musí být větší než profil mezi otáčkami, aby se zajistilo, že se otáčky navzájem neprotnou.
Stoupání se definuje jinak v palcích a jinak v metrických jednotkách.
Když definujete závity v palcích, stoupání se definuje jako otáčky na jednotku vzdálenosti (např. počet závitů na palec).
Když definujete závity v metrických jednotkách, stoupání se definuje jako jednotky vzdálenosti na jednu otáčku (např. počet milimetrů na závit).
Pokud nevytvoříte osu, software SOLIDWORKS počítá se stoupáním jedné otáčky na jednotku délky modelu (např. jeden závit na palec nebo jeden milimetr na závit).
Ve skice vytvářejte pouze jeden uzavřený obrys.
Software SOLIDWORKS může pro definování závitu použít pouze jeden uzavřený obrys. Vytvoření více než jednoho uzavřeného obrysu ve skice způsobí chybu.
|
|
| Jeden uzavřený obrys povolen |
Více obrysů je neplatných |
V konfiguraci je povolena pouze jedna aktivní skica.
Software SOLIDWORKS používá první aktivní skicu a všechny ostatní ignoruje. Potlačte všechny skici kromě jedné, abyste neměli problémy se sledováním toho, která se používá pro vytvoření závitu.
Je možné přepsat výchozí průměr a stoupání, ale buďte opatrní.
PropertyManager Závit obsahuje vstupy, kde lze přepsat výchozí průměr a stoupání. Dejte pozor, aby změna nezpůsobila chybu, např. definováním průměru pro závit, který je nekonzistentní s průměrem válce. Pokud uděláte chybu, můžete vrátit průměr a stoupání na výchozí hodnoty pomocí ovládacích prvků pro přepsání stoupání.
Neočekávejte příliš mnoho od názvu profilu.
Názvy profilů reprezentují tvar profilu, ale ne nutně geometrii, kterou tvoří. Nečekejte, že vám název profilu řekne příliš mnoho o konečné geometrii závitu.
Pro vytváření profilů použijte díly prvků knihovny.
Úplně nově vytvářené profily je třeba vytvářet pomocí metod dílů prvků knihovny, nebo lze začít s profilem dodávaným se softwarem SOLIDWORKS.
Výchozí adresář pro uložení profilů závitů je C:\ProgramData\SolidWorks\SOLIDWORKS YYYY\Thread Profiles.
Pozor na prostorové vztahy, zvláště u řezů a odsazení.
Dejte pozor, aby po vašich změnách profilu nedošlo k nekonzistenci závitu s podkladovým tvarem. Např. můžete mít profil s řezaným závitem, který funguje dobře na hřídelích, ale nelze jej aplikovat na díry (pro díru je třeba jej vysunout). Nebo můžete mít profil, který funguje správně, ale odsazení je tak velké, že ztrácí kontakt s podkladovou hřídelí. Pokud se zobrazí chyba po změně odsazení, vraťte změnu zpět a zkuste menší hodnotu odsazení.
|
|
| V kontextu |
Mimo kontext |
