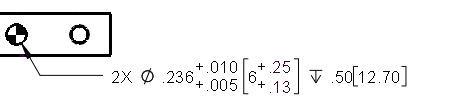

Dans les symboles pour le perçage avec des tolérances sur le diamètre, les valeurs nominales, maximum et minimum des doubles cotations sont regroupées dans un ensemble de supports au lieu d'être séparées entre chacun des éléments du symbole.
Les lignes d'attache brisées attachées aux symboles pour le perçage avec les doubles cotations suivent les mêmes règles que les autres symboles pour le perçage et respectent les paramètres de justification du texte de cote.
|
| SOLIDWORKS 2015 |
|
| SOLIDWORKS 2016 |
