Tôles pliées sur arête

Vous pouvez créer des tôles pliées sur arête qui sont plus longues que l'arête à laquelle elles sont attachées.

Pour créer une tôle pliée sur arête qui est plus longue que son arête adjacente :

  1. Ouvrez dossier_d'installation\samples\whatsnew\sheetmetal\bracket.sldprt.
  2. Cliquez sur Tôle pliée sur arête (barre d'outils Tôlerie) ou sur Insertion > Tôlerie > Tôle pliée sur arête.
  3. Sélectionnez l'arête montrée ci-dessous.

  4. Dans le PropertyManager, sous:
    1. Longueur de la tôle pliée, définie sur Longueur 40.

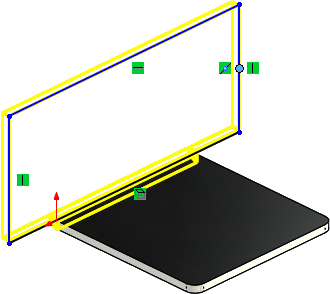

    2. Paramètres de tôle pliée, cliquez sur Editer le profil de la tôle pliée.
  5. Dans la zone graphique, faites glisser chaque segment d'esquisse vertical de sorte qu'il se prolonge au-delà de l'arête de tôlerie adjacente, comme indiqué.
  6. Dans la boîte dialogue Esquisse de profil, cliquez sur Terminer.
    La tôle pliée sur arête est ajoutée à la pièce.
