Combinaison de propriétés dans les équations d'une table

Vous pouvez combiner des propriétés dans les équations de tables.

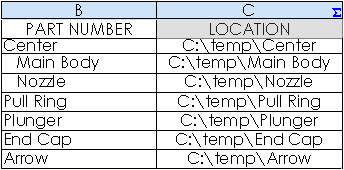

Dans l'exemple suivant, vous affichez l'emplacement du fichier de composant dans une nomenclature en combinant ses propriétés SW-Nom de dossier et SW-Nom de fichier.

  1. Ajoutez une nouvelle colonne à la table et donnez-lui le nom adéquat.
  2. Dans la table, cliquez sur une cellule ou un en-tête de colonne et sélectionnez Equation comme Type de colonne.
  3. Cliquez sur l'outil Equation .

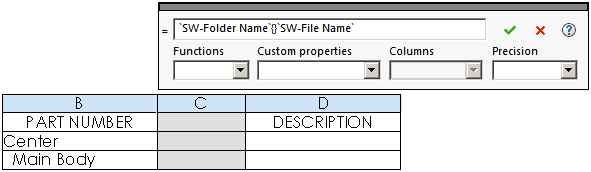

  4. Dans la boîte de dialogue, cliquez sur Propriétés personnalisées et sélectionnez SW-Nom de dossier.
  5. Pour la Précision, sélectionnez Format général ce qui a pour effet d'ajouter des accolades {}.
    Vous devez utiliser cette valeur de précision générale pour concaténer les valeurs de deux propriétés personnalisées.
  6. Pour Propriétés personnalisées, sélectionnez SW-Nom de fichier et cliquez sur .

    Vous pouvez cliquer sur le symbole de l'équation dans le coin supérieur droit de la colonne pour modifier l'équation.
