Auf flacher Fläche

Diese Option können Sie nur verwenden, wenn alle ausgewählten Flächen eben sind. Jede Fläche kann eine andere Ebene haben. Jede Fläche ist in ihre eigenen Richtungen (Richtung 1, Richtung 2 und Normal) gelagert.

Attribut Wert
Mögliche Freiheitsgrade für Volumenkörpervernetzungen 3 Translationen
Mögliche Freiheitsgrade für Schalenvernetzungen 3 Translationen und 3 Rotationen
Mögliche Freiheitsgrade für Stäbe 3 Translationen
3D-Symbol
Translation Rotation
Auswählbare Elemente Nur ebene Flächen
Translationen

Entlang Flächenrichtung 1

Entlang Flächenrichtung 2

Normal auf Fläche
Rotationen (nur für Schalen)

Um Flächenrichtung 1

Um Flächenrichtung 2

Normal auf Fläche

Beispiel


Die ausgewählte flache Fläche (in Gelb) kann nur entlang der durch die gestrichelten roten Pfeile markierten Richtung verschoben werden, beispielsweise entlang Richtung 1 der Fläche. Wenn Sie die beiden anderen Richtungen (Richtung 2 und Normal) auf Null setzen, wird diese Bedingung verstärkt.

Die ausgewählte flache Fläche (in Gelb) kann entlang Flächenrichtung 1 und Flächenrichtung 2 verschoben werden. Wenn Sie die Normalbewegung auf Null setzen, wird diese Bedingung verstärkt.
Der oben dargestellte Tisch kann sich frei am Boden (gestrichelte rote Pfeile) bewegen, und eine Bewegung in Normalrichtung (blauer Pfeil) ist nicht möglich. Die ausgewählten flachen Flächen (in Gelb) können frei entlang Richtung 1 und Richtung 2 der ausgewählten Flächen verschoben und in der Richtung Normal gelagert werden.

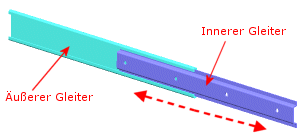

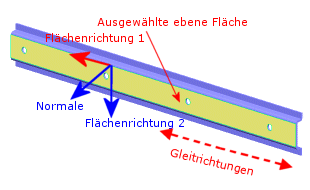

Die innere Schieber kann frei entlang den mit gestrichelten Pfeilen dargestellten Richtungen verschoben werden. Mit dem Lagertyp Auf flacher Fläche legen Sie Null-Verschiebungen entlang den Richtungen Flächenrichtung 2 und Normal auf Fläche fest.
