Bohrungsbeschreibungen und Doppelbemaßungen

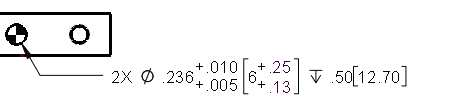

In Bohrungsbeschreibungen mit Toleranzen für Durchmesser werden nominale Doppelbemaßung, Höchst- und Mindestwerte innerhalb von Klammern gruppiert, statt zwischen den einzelnen Beschreibungselementen getrennt zu werden.

Geknickte Hinweislinien, die mit doppelten Bemaßungen an Bohrungsbeschreibungen angefügt sind, befolgen dieselben Regeln wie andere Bohrungsbeschreibungen und berücksichtigen Ausrichtungseinstellungen für den Bemaßungstext.

SOLIDWORKS 2015

SOLIDWORKS 2016
