Erstellen von Kupfer-Leiterbahnen als Abziehbilder

Um die Leistung zu steigern, wenn Sie mit Modell erstellen Leiterplatten-Modelle aus PADS- oder EDMD-Dateien erstellen, kann CircuitWorks die Kupfer-Leiterbahnen als Bilder anstatt als physische Geometrie in der Plattendatei darstellen.

1. Öffnen Sie eine ECAD-Datei mit Aufzeichnungen.
   Dieses Beispiel verwendet Installationsverzeichnis\CircuitWorksFull\Examples\PADS\preview.asc.
2. Klicken Sie auf das CircuitWorks Anwendungsmenü und dann auf Optionen .
3. Legen Sie folgendes fest:
   1. Wählen Sie auf der Seite SOLIDWORKS Import unter Modellierung von leitfähigen Schichten eine der folgenden Optionen aus:
      • Vollständig. Erstellt Kupfer-Leiterbahnen auf allen Modell-Schichten.
      • Nur obere und untere Schicht (schneller). Erstellt Kupfer-Leiterbahnen auf der oberen und unteren Schicht.
   2. Auf der Seite Modelle unter Von CircuitWorks erstellte Modelle in diesem Ordner speichern wählen Sie dann den Ordner Decals (Abziehbilder).
      Der Standardspeicherort des Ordners ist:

      C:\ProgramData\SOLIDWORKS\CircuitWorks\Decals\

   3. Klicken Sie auf OK.
4. Klicken Sie auf Modell erstellen (Bereich SOLIDWORKS der Registerkarte Extras).
5. Im Dialogfeld CircuitWorks:
   1. Wählen Sie Leiterbahnen-Abziehbilder anstelle von Geometrie verwenden.
      Wenn diese Option ausgewählt ist, werden Kupfer-Leiterbahnen als Bitmap-Dateien im vorher angegebenen Ordner Decals (Abziehbilder) gespeichert.
   2. Oder wählen Sie optional Abziehbild in Modelldatei speichern.
      Wenn diese Option ausgewählt ist, werden Kupfer-Leiterbahnen direkt in die Modelldatei eingebettet. Sie werden nicht als Vorschau-Bitmaps gespeichert.
   3. Klicken Sie auf Erstellen.
   CircuitWorks erstellt die Platine in der SOLIDWORKS Software.

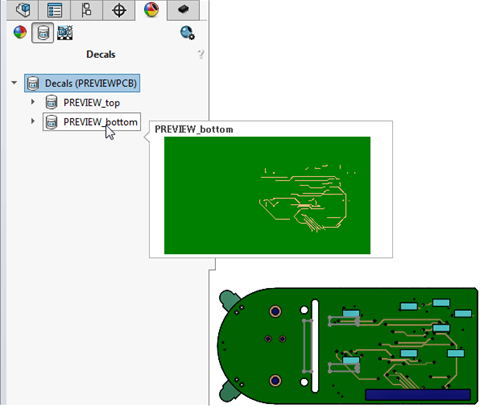

6. Um eine Vorschau der Kupfer-Leiterbahnen zu sehen, klicken Sie auf der Registerkarte DisplayManager auf Abziehbilder anzeigen und bewegen Sie dann den Cursor über die Vorschau.
