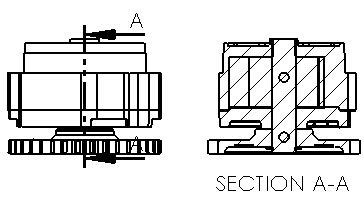

PropertyManager Vista in sezione

Utilizzare la modalità di schizzo delle viste in sezione con l'interfaccia utente dello strumento Sezione per creare viste in sezione e viste in sezione allineata.

Per inserire una vista in sezione o mezza sezione:

  • In un disegno, fare clic su Vista in sezione tool_Section_View_Drawing.gif (barra degli strumenti Disegno) o su Inserisci > Vista del disegno > Sezione.

Sezione

Linea di taglio

Cutting-line-Vertical.png Verticale
Cutting-line-Horizontal.png Orizzontale section-view-horizontal-final.png
Cutting-line-auxiliary.png Ausiliaria
Cutting-line-aligned.png Allineato
Avvio automatico vista sezione

Selezionare per visualizzare immediatamente l'anteprima e posizionare la vista in sezione nel disegno. Deselezionare per visualizzare la finestra a comparsa Vista in sezione sectionxpert-popup.png, che consente di aggiungere offset alla vista in sezione.

Utilizzare la finestra a comparsa Vista in sezione per aggiungere offset alla vista in sezione.

Selezione Funzione Passaggi aggiuntivi
sectionxpert-arc-offset.png Aggiungi offset arco Selezionare il primo punto dell'arco sulla linea di taglio, quindi il secondo punto.
sectionxpert-single-offset.png Aggiungi offset singolo Selezionare il primo punto dell'offset sulla linea di taglio, quindi il secondo punto.
sectionxpert-notch-offset.png Aggiungi offset tacca Selezionare sulla linea di taglio il primo punto della tacca, il secondo punto per la larghezza della tacca, quindi il terzo punto per la profondità della tacca.
Torna indietro
OK (aggiunge la vista)
Annulla (annulla la vista)
Modifica schizzo

Selezionare per creare una linea di taglio personalizzata.

Mezza sezione

Mezza sezione

sectionxpert-halfsection-topside-right.png Parte superiore a destra half-topside-right.gif
sectionxpert-halfsection-topside-left.png Parte superiore a sinistra half-topside-left.gif
sectionxpert-halfsection-bottomside-right.png Parte inferiore a destra half-bottomside-right.gif
sectionxpert-halfsection-bottomside-left.png Parte inferiore a sinistra half-bottomside-left.gif
sectionxpert-halfsection-leftside-down.png Parte sinistra in basso half-leftside-down.gif
sectionxpert-halfsection-rightside-down.png Parte destra in basso half-rightside-down.gif
sectionxpert-halfsection-leftside-up.png Parte sinistra in alto half-leftside-up.gif
sectionxpert-halfsection-rightside-up.png Parte destra in alto half-rightside-up.gif
