Creazione delle quote incrementali angolari

È possibile creare quote incrementali angolari per un arco o un cerchio in un disegno o in uno schizzo.

Per creare quote incrementali angolari:

  1. Fare clic su Quota incrementale angolare tool_angular_dimension.png (barra degli strumenti Quota/Relazioni) o su Strumenti > Quote > Quota incrementale angolare in una vista di disegno con un arco o un cerchio.

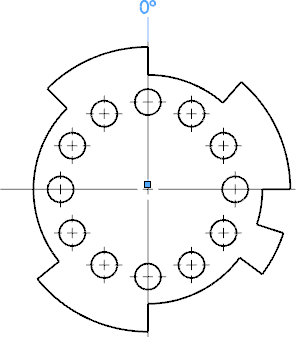

  2. Nell'area grafica, selezionare la tacca di centratura del flangia, da cui vengono misurati tutti gli altri elementi, come base (quota a zero gradi) e fare di nuovo clic per posizionare la quota fuori dal modello.
  3. Selezionare i vertici o le tacche di centratura da quotare. Selezionando ogni elemento, la quota viene posizionata nella vista, allineata con la quota a zero gradi.
  4. Fare clic su PM_OK.gif per uscire dalla modalità di quota incrementale angolare.
