Spostamenti del cuscinetto dovuti alla rigidità

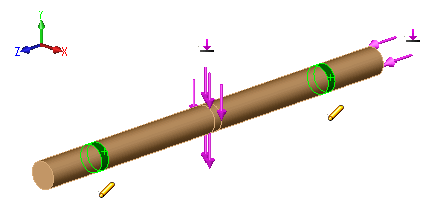

Si consideri un albero con due vincoli a cuscinetto applicati a facce cilindriche con rigidezza: KR (radiale) e KA (assiale). Vengono applicati due carichi: Fv (verticale), and Fa (assiale) come illustrato.

Lo spostamento medio in Y dei cuscinetti  è: dy = Fv / (2 KR)

Lo spostamento medio in Z dei cuscinetti è: dz = Fa / (2 Ka)

se si definiscono connettori a cuscinetto modellando le facce dell'alloggiamento, le equazioni sopra riportate rappresenteranno gli spostamenti relativi di media dell'albero rispetto all'alloggiamento.
