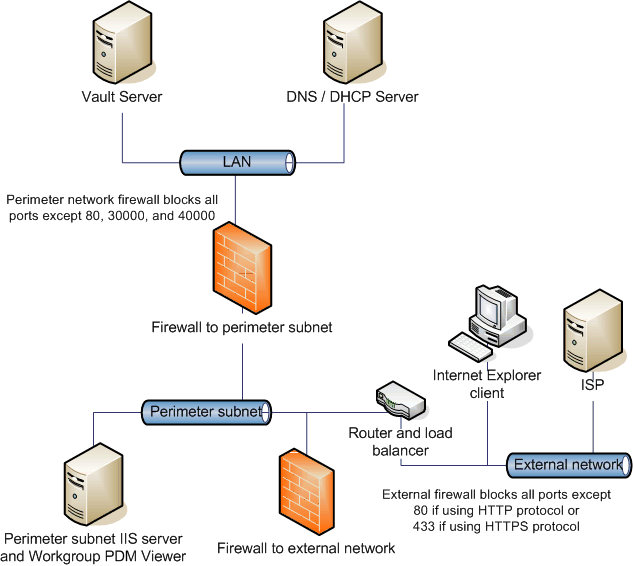

La configurazione di rete mostra l'impostazione del server in rete perimetrale su un sottogruppo di un perimetro e la relativa comunicazione alle reti interna ed esterna.
Il server di rete perimetrale comunica al LAN attraverso un firewall interno. Comunica alla rete esterna attraverso un firewall esterno, un router e un cluster di equilibratori di carico.
Il client di Internet Explorer si connette al server di Workgroup PDM Viewer/IIS a mezzo della porta 80 (o 443 se configurato all'uso del SSL). Workgroup PDM Viewer si connette al server del vault usando le porte 30000 o 40000. Il server del vault invia le informazioni richieste a Workgroup PDM Viewer, il quale fornirà di conseguenza le informazioni al client di Internet Explorer.
Il server web della rete perimetrale ha due indirizzi IP:
- l'indirizzo IP interno sul LAN
- L'indirizzo IP pubblico fornito dall'ISP
Il server web nella rete perimetrale è ubicato dietro un cluster di equilibratori di carico. Sebbene si possa arrivare direttamente al server web per le operazioni amministrative, tutto il traffico dei servizi web ai server nella rete perimetrale viene elaborato attraverso gli equilibratori di carico.
Gli equilibratori di carico convertono l'indirizzo IP del server ad uno virtuale (VIP) sul ramo in rete esposto al pubblico. Se si naviga al VIP o all'URL del server web se collegato alla rete, sarà possibile visualizzare il sito.
Il firewall esterno converte il VIP dell'equilibratore di carico ad uno pubblico, indirizzo instradabile.
