Creazione di versioni opposte di componenti di assieme

Negli assiemi, quando si esegue la specchiatura di un componente, è possibile crearne una versione a mano opposta posizionata simmetricamente rispetto a un piano.

La creazione di una versione a mano opposta determina una specchiatura reale dei componenti asimmetrici. È possibile salvare la versione a mano opposta in un nuovo file oppure come configurazione derivata nel file del componente testa di serie.

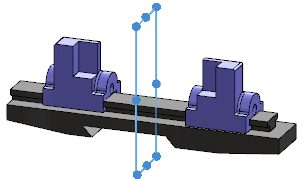

Prima della specchiatura

Dopo la specchiatura

Per creare una versione a mano opposta:

1. In un documento di assieme aperto, fare clic su Specchia componenti (barra degli strumenti Assieme) o su Inserisci > Specchia componenti .
2. Nella pagina Fase 1: selezioni del PropertyManager:
   1. Per Piano di specchiatura selezionare un piano o una faccia planare come entità di specchiatura.
   2. Per Componenti da specchiare selezionare uno o più componenti.
   3. Fare clic su Avanti.
3. Nella pagina Fase 2: Nella pagina Imposta orientamento del PropertyManager:
   1. Sotto Orienta componenti, selezionare il componente di cui creare una versione a mano opposta.
   2. Fare clic su Crea versione a mano opposta.
      È anche possibile tenere premuto il tasto CTRL e fare clic su elementi dell'elenco per designarli come componenti da specchiare.
      L'icona compare accanto al componente per indicare che se ne sta creando una versione a mano opposta.

      Quando si specchia un sottoassieme, è possibile indicare che si desidera copiare alcuni dei suoi componenti e creare le versioni a mano opposta di altri. Selezionare il sottoassieme e fare clic su . Selezionare quindi i componenti da copiare e fare clic su per eliminare l'icona . Ad esempio, saranno create le versioni a mano opposta di questo assieme e di due dei suoi componenti. Per il componente centrale sarà creata una copia.


   3. Se si sta creando una versione a mano opposta di un sottoassieme flessibile e si desidera che il movimento sia sincronizzato tra la versione a mano opposta e il sottoassieme testa di serie, selezionare Sincronizza il movimento dei componenti di sottoassiemi flessibili.
      Un lucchetto sovrapposto indica che la versione a mano opposta è sincronizzata con il sottoassieme flessibile testa di serie.
   4. Fare clic su Avanti.
4. Nella pagina Fase 3: mano opposta del PropertyManager:
   1. Selezionare un formato per il salvataggio di tutti i componenti in elenco:
      • Crea nuova configurazione derivata nei file esistenti
      • Crea nuovi file
   2. Specificare una convenzione di denominazione per il nuovo file o la nuova configurazione.
      È possibile aggiungere un prefisso o un suffisso al nome originale oppure immettere un nome personalizzato. Se si creano nuovi file, è possibile selezionare un file esistente da sostituire con un nuovo file di componente a mano opposta.
      Se si creano nuovi file, è anche possibile:

      • Interrompere i riferimenti tra il nuovo file di componente a mano opposta e il file del componente testa di serie, in modo che le modifiche apportate nel componente testa di serie non si riflettano nella versione a mano opposta.
      • Memorizzare i nuovi file in una cartella specificata dall'utente e non nella stessa posizione dei file originali.
   3. Fare clic su Avanti.
5. Nella pagina Fase 4: importa funzione del PropertyManager:
   1. In Trasferimento, selezionare una combinazione qualsiasi di elementi del sottoassieme testa di serie da includere nella versione a mano opposta.
   2. Fare clic su .
   Il PropertyManager si chiude e vengono create le versioni a mano opposta. All'albero di disegno di FeatureManager viene aggiunta una funzione SpecchiaComponente.
