DimXpert パターンフィーチャー (Pattern Feature) ツールをパターン フィーチャーとコレクション フィーチャーの作成、編集に使用します。
DimXpert パターン/コレクション を開くには、次の 1 つを行います。
-
パターン フィーチャー （Pattern Feature）
（DimXpert ツールバー）をクリックするか、 をクリックします。
- DimXpertManager でパターン フィーチャーを右クリックし、フィーチャー編集 （Edit Feature）を選択します。
リンクされたパターン
フィーチャー タイプがリンクされたパターンであるとき、選択リストはその定義に使われた SOLIDWORKS フィーチャーを含んでいます。
例は、8 つの穴の DimXpert パターンを示します。それぞれ 4 つの穴を持つ、SOLIDWORKS フィーチャーが 2 つリストされています。
2 つの SOLIDWORKS フィーチャーのうちの 1 つを削除すると 4 つの穴が削除されます。
マニュアル パターン
フィーチャーがマニュアルパターンのとき、選択リストにそれぞれのDimXpert フィーチャーが表示されます。
例は2つの座ぐり穴の DimXpert パターンを示します。フィーチャーを選択することによって、リストに追加したり削除したりすることができます。
フィーチャーを追加するとき、既存のフィーチャーのタイプとサイズが合っているものだけを選べるよう、選択はフィルタリングされます。
|
すべてを同じ面上に見る
|
新しいフィーチャーの選択を容易に行えます。このオプションを使うと、一回の選択で部品の右側の２つのフィーチャーを追加することができます。 |
コレクション
フィーチャーがコレクションのとき、選択リストはそれぞれのDimXpert フィーチャーが表示されます。

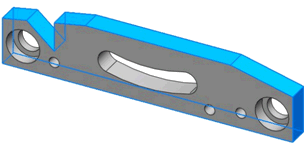

例は、輪郭を形成する9平面の DimXpert フィーチャーを示します。個別に選択、あるいはすべてを同じ面上に見る(Find all on same face)オプションを使ってフィーチャーの追加、あるいは削除することができます。 このオプションはサポートされる穴タイプ、ボス、切欠、スロットにのみ適用されます。
