不連続の DimXpert フィーチャータイプ（Discrete DimXpert Feature Types）

コレクションはフィーチャーあるいは面のセットに同時に面の輪郭度公差を適用する必要があるとき最も有効です。

それらは一般に共通の寸法と公差が適用されます。例、直径寸法と位置度の幾何公差を穴のパターンに適用します。

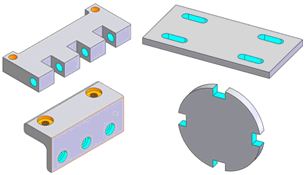

• 面取り（Chamfer）
• 座ぐり穴
• 皿穴
• 円筒（Cylinder）
• フィレット（Fillet）
• 切欠（Notch）
• 単一穴（Simple Hole）
• スロット（Slot）

DimXpert パターンフィーチャーは、モデリングフィーチャーが変更されると自動的に更新されます。

リンクされたパターンは、DimXpertManager では、リンクアイコンにより識別できます。

スロット パターン 1 はリンクされたパターンで、スロット パターン 2 はリンクされたパターンではありません。

• 面取り（Chamfer）
• 円形パターン（Circular Pattern）
• 押し出しカット（Extruded Cut）
• フィレット（Fillet）
• 穴ウィザード（Hole Wizard）
• 直線パターン（Linear Pattern）
• ミラー
• 単一穴（Simple Hole）

リンクされている:

• 穴ウィザードの単一穴か、単一穴フィーチャーでモデリングされた4つの穴
• スケッチが 4 つの円を含む、1 つのカットフィーチャーでモデリングされた 4 つの穴
• 直線、または円形パターンに続く穴ウィザードの単一穴か、単一穴フィーチャー

リンクされていない:

• インポートボディの部品
• 完成された部品が1つのスケッチと押し出しフィーチャーを使用している
