寸法 PropertyManager（Dimension PropertyManager）

この PropertyManager を開くには:

一つ、または複数の寸法を選択します。

複数の寸法を選択した場合、選択した寸法に適用されるプロパティのみ使用可能になります。

援助寸法ツール(Dimension Assist Tools)

	スマート寸法	スマート寸法 ツールで寸法を作成できるようになります。
	ラピッド寸法	ラピッド寸法セレクターの使用を選択/選択解除します。 使用する場合は選択/使用しない場合は選択解除します。 この設定は、セッションをまたいで維持されます。
	DimXpert	マニュファクチャリング フィーチャー（パターン、スロット、ポケット、フィレットなど）に完全定義の寸法を適用し、寸法を配置します。

スタイル

スタイル

パターン スキーム(Pattern Scheme)

パターンに選択した寸法スキームを適用します。

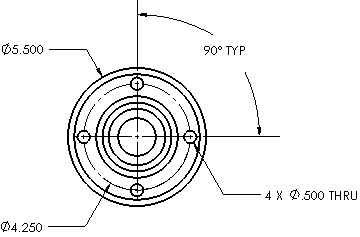

	極寸法 (Polar dimensions)	吹き出しと角度位置を定めている寸法から成り立っているスキームを作成しまします。直径寸法、半径寸法、角度寸法が作成されます。
	直線寸法 (Linear dimensioning)	パターンの直線寸法を作成します。
極寸法、そして直線寸法のためのインスタンス数が コールド ストレージからのファイルの復元 ソフトウェアで作成されたパターンのみでサポートされています。

寸法のスキーム(Dimensioning Scheme)

選択した寸法スキーム、基準線寸法 あるいは 累進 を、マニュファクチャリング フィーチャーおよび配置された寸法に適用します。

データム

レイヤー

名前が指定されたレイヤーを持つ図面で、レイヤーを選択します。
