インポート図面におけるスケッチの完全定義の作成

インポートした未定義の .DXF または .DWG ファイル図面のスケッチ エンティティに拘束を設定します。

インポート図面でスケッチを完全定義するには:

  1. .DXF ファイル図面または .DWG ファイル図面をインポート します。
  2. ツール (Tools) > 寸法配置 (Dimensions) > スケッチの完全定義 (Fully Define Sketch) をクリックします。
  3. スケッチの完全定義 PropertyManager のオプションを設定し、PM_OK.gif をクリックします。
    インポートされた .DWG ファイル図面（スケッチの完全定義（Fully Define Sketch）適用前）

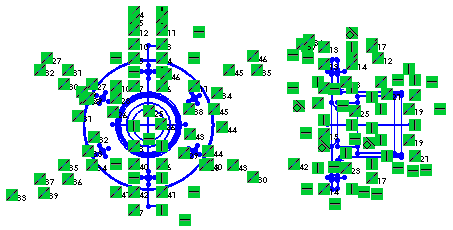

    スケッチの完全定義（Fully Define Sketch）によって図面に 99 個の拘束が追加されました:
    エンティティ間の 99 個の幾何拘束のいくつかの詳細:
