Menedżer właściwości PropertyManager Występ/Rowek

Ustawia właściwości dla operacji mocowania występu i rowka.

Aby otworzyć menedżera właściwości PropertyManager Występ/Rowek, należy:

Utworzyć operację mocowania występu lub rowka, klikając Występ/Rowek (pasek narzędzi Operacje mocowania) lub Wstaw > Operacja mocowania > Występ/Rowek.

Wybór obiektu/części

Utworzyć występ, rowek lub obydwa te elementy.

Obiekt rowka Wybrać obiekt lub komponent, na którym należy utworzyć rowek.
Obiekt występu Wybrać obiekt lub komponent, na którym należy utworzyć występ.
Kierunek (opcjonalnie)

Wybrać płaszczyznę, ścianę planarną lub prostą krawędź, aby zdefiniować kierunek występu i rowka.

Jeżeli wszystkie wybrane ściany, na których należy utworzyć występ i rowek, są planarne i mają tą samą normalną, to domyślnym kierunkiem jest normalna do tych ścian planarnych.

Wybór rowka

Rowki usuwają materiał z modelu.


Brak rowka Rowek z materiałem usuniętym z wewnętrznej krawędzi.
select_face_planar.png Ściany Wybrać ściany, na których należy utworzyć rowek.
  Styczne rozejście się Rozszerza wybór na styczne ściany.
select_edges.png Krawędzie Wybrać wewnętrzne lub zewnętrzne krawędzie. Jest to miejsce, gdzie rowek usuwa materiał.
  Styczne rozejście się Rozszerza wybór na styczne krawędzie.
Parametry rowka
  Pokaż podgląd
  Przeskocz przerwy Uwzględnia przylegającą geometrię, na przykład miejsce, gdzie żebra łączą się ze ścianami bocznymi części. W tym przykładzie, należy wybrać Przeskocz przerwy, aby umożliwić żebrom przyleganie do ścian występu i rowka.


Opcja Przeskocz przerwy nie jest zaznaczona



Wybrano opcję Przeskocz przerwy

Wybór występu

Występy dodają materiał do modelu.


Brak występu Występ z materiałem dodanym do wewnętrznej krawędzi.
select_face_planar.png Ściany Wybrać ściany, na których należy utworzyć występ.
  Styczne rozejście się Rozszerza wybór na styczne ściany.
select_edges.png Krawędzie Wybrać wewnętrzne lub zewnętrzne krawędzie występu. Jest to miejsce, gdzie występ dodaje materiał.
  Styczne rozejście się Rozszerza wybór na styczne krawędzie.
Parametry występu
  Pokaż podgląd
  Przeskocz przerwy Patrz opis w części Wybór rowka
  Zachowaj istniejące ściany Patrz opis w części Parametry.

Parametry

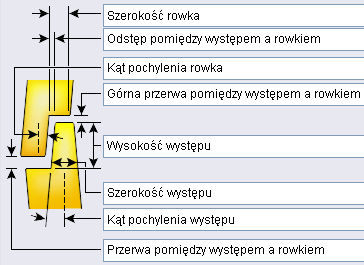

Ta część pojawia się podczas wybierania obiektów do utworzenia zarówno występu, jak i rowka. Należy ustawić parametry, które sterują występem i rowkiem, a także współpracą pomiędzy nimi.
Połącz pasujące wartości Zrównuje następujące wartości:
  • Kąt pochylenia występu z kątem pochylenia rowka
  • Szerokość rowka z szerokością występu plus odstęp pomiędzy występem, a rowkiem
Pokaż podgląd
Zachowaj istniejące ściany Jeżeli występ jest tworzony na ścianie modelu, która ma pochylenie, ta opcja zachowuje pochylenie, gdy jest to możliwe i wydłuża istniejącą ścianę do górnej części występu. Jeżeli opcja ta nie jest zaznaczona, oprogramowanie dodaje ściany.






Pierwotna ściana z pochyleniem. Opcja zaznaczona Opcja nie zaznaczona


Oprogramowanie zachowuje pochylenie i istniejącą ścianę do górnej części występu.

Oprogramowanie nie zachowuje pochylenia i dodaje ścianę, aby utworzyć występ.

Ulubione

Zarządzanie listą ulubionych elementów, które można ponownie wykorzystywać w modelach.

Zastosuj ustawienia domyślne/Brak ulubionych Przywraca stan Nie wybrano ulubionych i ustawienia domyślne.
Dodaj lub aktualizuj ulubione Aby aktualizować element ulubiony, należy poddać edycji właściwości w menedżerze właściwości PropertyManager, wybrać nazwę w części Ulubione, kliknąć i wprowadzić nową lub istniejącą nazwę.
Usuń ulubiony
Zapisz ulubiony
Załaduj ulubiony Kliknąć tę opcję, przejść do folderu i wybrać element ulubiony.
