Dodawanie linii rozstrzelenia

Aby dodać linie rozstrzelenia do widoku rozstrzelenia, należy użyć szkicu z linią rozstrzelenia (typ szkicu 3D).

Aby wstawić szkic z linią rozstrzelenia, należy:

  1. Kliknąć Szkic z linią rozstrzelenia Tool_Explode_Line_Sketch_Assembly.gif (pasek narzędzi Złożenie) lub Wstaw > Szkic z linią rozstrzelenia.
    Pojawia się pasek narzędzi Szkic rozstrzelenia. Linia trasy Tool_Route_Line_Explode_Sketch.gif jest aktywowana i otwarty zostanie menedżer właściwości PropertyManager Linia trasy.
  2. Dodać linie rozstrzelenia używając:
    • Linia trasy Tool_Route_Line_Explode_Sketch.gif (pasek narzędzi Szkic rozstrzelenia)
    • Linia z uskokiem Tool_Jog_Line_Explode_Sketch.gif (pasek narzędzi Szkic rozstrzelenia)
    • Pozostałe narzędzia szkicu 3D (pasek narzędzi Szkic)
    Wszystkie linie w szkicu z linią rozstrzelenia pojawią się w linii długa kreska dwie kropki.
  3. Zamknąć szkic.
    Szkic Rozstrzelenie 3D pojawia się w menedżerze konfiguracji ConfigurationManager, w części Widok rozstrzelony .

Przykład - Dodawanie linii trasy

W tym przykładzie linia trasa jest dodawana w widoku rozstrzelonym między sworzniem i otworem.

Aby dodać linię trasy, należy:

  1. Wybrać jedną ścianę, krawędź kołową lub krawędź prostą na dwóch elementach, które mają być połączone.
    Na przykład wybrać ścianę otworu i kołową krawędź sworznia:



    Na ekranie pojawi się podgląd linii trasy.



  2. Kliknąć PM_OK.gif.
    Pojawia się linia trasy.



    Narzędzie Linia trasy pozostaje aktywna, dlatego możliwe jest wstawienie wielu linii.

    Wszystkie linie w szkicu z linią rozstrzelenia pojawią się w linii długa kreska dwie kropki.
  3. Dodać następne linie trasy lub ponownie kliknąć PM_OK.gif, aby zamknąć menedżera właściwości PropertyManager.

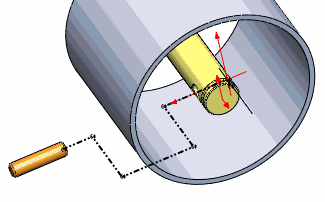

Przykład - Dodawanie linii z uskokiem

W tym przykładzie linia trasy na szkicu rozstrzelenia przebiega przez komponent, dlatego dodany jest uskok w celu jego obejścia.

Aby dodać uskok do linii trasy, należy:

  1. Kliknąć Linia z uskokiem Tool_Jog_Line_Explode_Sketch.gif (pasek narzędzi Szkic rozstrzelenia).
  2. Kliknąć linię, aby rozpocząć uskok.
  3. Przemieścić wskaźnik, aby wyświetlić podgląd szerokości i głębokości uskoku.

    Po kliknięciu linii szkicu i zwolnieniu wskaźnika można w szkicu 3D zmienić płaszczyznę, naciskając klawisz Tab. Kliknięcie i przeciągnięcie (bez zwalniania) nie pozwala na zmianę płaszczyzn.
  4. Kliknąć ponownie aby dokończyć uskok.


    Narzędzie Uskok pozostaje aktywna, dlatego możliwe jest wstawienie następnych uskoków.

  5. Kliknąć cancel.png, aby zamknąć menedżera właściwości PropertyManager.
