Można obliczyć długość rozłożonego modelu części arkusza blachy używając tabel obliczania zgięć.
Za pomocą tabel obliczania zgięć możne zdefiniować różne zakresy kątowe, przypisać równania do tych zakresów oraz obliczyć długość rozłożonego modelu części.
Domyślna lokalizacja dla tabel obliczania zgięć to
katalog_instalacyjny\lang\polish\Sheetmetal Bend Tables.
Przykład tabeli obliczania zgięć:
|
| Kolumna A |
Wyświetla zmienne, które mogą być użyte w równaniach:- s = grubość materiału
- r = promień zgięcia
- współczynnik K = współczynnik K (można użyć równania lub wartości)
- ß = kąt apertury
|
| Zakres kątowy |
Pozwala na zdefiniowanie zakresów kątowych. Zakres kątowy definiuje różne zakresy, które muszą być użyte dla określonych obliczeń.
-
Definiujemy najmniejszą wartość kątową zakresu na lewo od ß
- ß = zmienna kąta
- Definiujemy największą wartość kątową zakresu na prawo od ß
|
| Równanie |
Pozwala na zdefiniowanie równania do użycia dla zakresu kątowego. Można również użyć stałej wartości. |
| Użyj długości styczności |

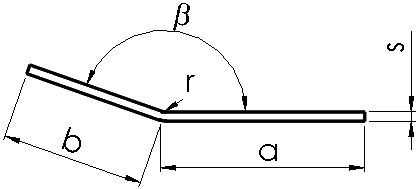

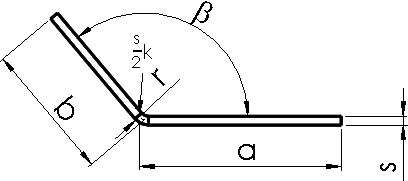

Pozwala na określenie metody dla obliczenia odgięć: wirtualny punkt przecięcia lub długość styczności. Równanie obliczające długość rozłożonego modelu to: LD = A + B + V, gdzie V może być liczbą ujemną. Kiedy V jest liczbą ujemną, jest to samo co użycie ubytku materiału, pomimo że równanie jest dla naddatku materiału.
|
Tabele obliczania zgięć
| Zakres kątowy |
Przykład |
|---|
| 0 <= ß <= 90 |
Długość styczności = Tak
|
| 90 < ß <= 165 |
Długość styczności = Nie
|
| 165 < ß <= 180 |
Długość styczności = Nie
|
