Os itens a seguir são necessários para que um componente seja usado como um Suporte ou Clipe no SOLIDWORKS Routing.
Os nomes de esboços e dimensões de rota são sensíveis a maiúsculas e minúsculas.
Eixo do clipe

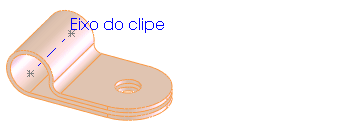

Um eixo chamado Eixo do Clipe, para alinhar com uma aresta ou eixo na montagem. Eixo do Clipe atravessa dois pontos de rota que definem os pontos de entrada/saída.
Exemplo:
Eixo de rotação

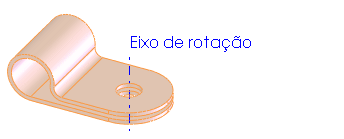

Um eixo chamado Eixo de rotação, para facilitar a rotação do clipe na orientação desejada.
Exemplo:
Além disso, se você quiser que o suporte ou clipe seja redimensionado quando o diâmetro da rota mudar, terá que:
Esboço de filtro
- Um esboço chamado Esboço de filtro

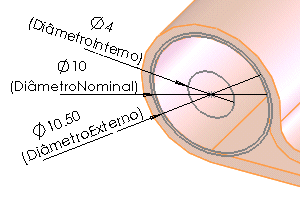

- Três círculos concêntricos com dimensões chamadas:
-
DiâmetroNominal (tamanho nominal do clipe)
-
DiâmetroInterno (diâmetro do menor pacote que o clipe pode acomodar)
-
DiâmetroExterno (diâmetro do maior pacote que o clipe pode acomodar)
Exemplo:
Configurações sobrepostas

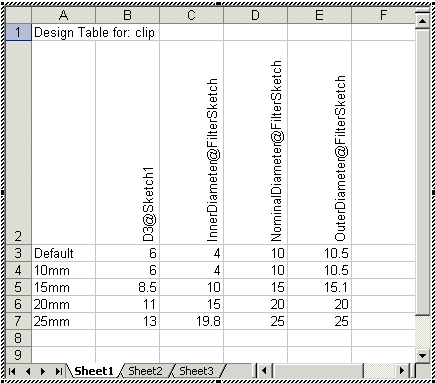

Insira uma tabela de projeto para criar diversas configurações que incluam:
- dimensões EsboçoFiltro. O DiâmetroInterno de um tamanho precisa ser menor do que o DiâmetroExterno do próximo tamanho abaixo, de forma que o conjunto completo de configurações cubra toda a gama de tamanhos, do maior ao menor, sem interrupções.
- Outras dimensões podem variar com o tamanho do clipe.
Exemplo:
