Nos aplicativos do SOLIDWORKS 3DEXPERIENCE, os usuários podem salvar seus projetos no formato de arquivo .SLDXML. Você pode criar peças e montagens do SOLIDWORKS usando os dados desses arquivos .SLDXML.
Há dois métodos de leitura de informações dos arquivos .SLDXML em arquivos do SOLIDWORKS:
- Abra o arquivo .SLDXML no SOLIDWORKS e leia os seguintes dados em um novo arquivo de peça ou montagem do SOLIDWORKS:
- Geometria de modelo 3D
- Estrutura da montagem
- Cores atribuídas à geometria

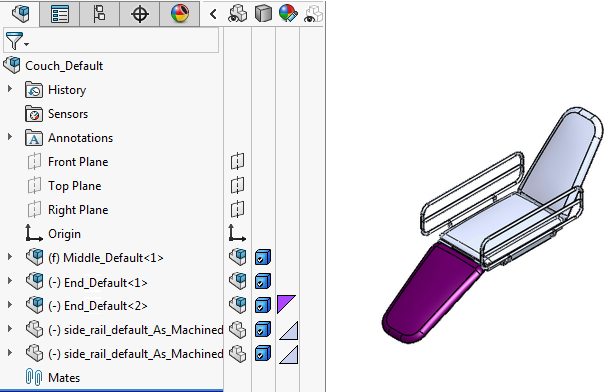

A estrutura da montagem é exibida na árvore de projetos do FeatureManager, do SOLIDWORKS, com cores representadas no estado de exibição do modelo.
- Use o complemento SOLIDWORKS 3DEXPERIENCE Smartlink para uma troca aprimorada de dados SLDXML. O suplemento permite a leitura de dados adicionais de projetos criados usando os aplicativos do SOLIDWORKS 3DEXPERIENCE. Você pode usar esses dados para criar:
- Esboços
- Posicionamentos de montagem
- Blocos de esboço a partir de objetos de esboço

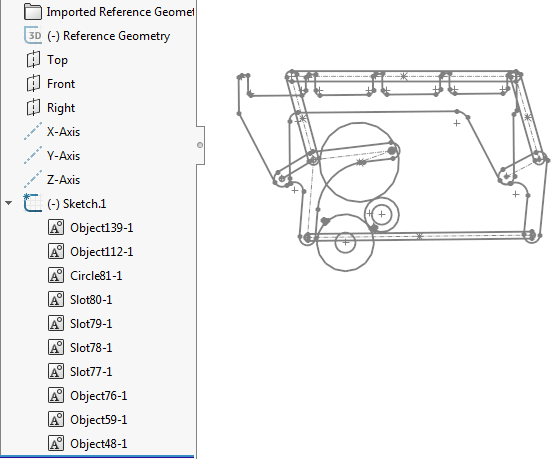

Na árvore de projeto do FeatureManager, os esboços são exibidos na hierarquia correta. Se o arquivo .SLDXML contém grupos de esboço flexíveis ou rígidos, você pode optar fazer a leitura dos objetos de esboço como blocos. As restrições de esboço criadas nos aplicativos do SOLIDWORKS 3DEXPERIENCE são mapeadas em restrições de esboço equivalentes no esboço do SOLIDWORKS. Da mesma forma, todas as entidades de esboço são mapeadas em entidades de esboço equivalentes DO SOLIDWORKS.
